Algum tempo atrás eu fiz testes com o Amiga no monitor 510N da Samsung. Ao contrário do que vi em muitos lugares, ele só funcionou utilizando C-SYNC (sinais Horizontal e Vertical combinados). O “desafio” agora era ligar o Apple II GS no mesmo monitor. Como o GS já emite o sinal em C-SYNC, montei o cabo dessa forma mas não obtive imagem. Tentei realmente todas as combinações possíveis sem ter que usar um circuito auxiliar. O cabo funcionou inclusive no LG Flatron M1721A, mas esse não era o objetivo. Montei então um circuito com conversor TTL. Nada novamente. A última esperança era o circuito com o LM1881, que pega o sinal C-SYNC e separa em H-SYNC e V-SYNC. Show! Funcionou finalmente! Pra quem quiser montar o seu circuito e conectar o Apple II GS ao Samsung 510N, basta consultar esses links:
Circuito LM1881 e Pinagem do cabo VGA: MSXPRO´
Pinagem da saída RGB do Apple II GS: Suporte Apple
Dúvidas? É só enviar um comentário.
-

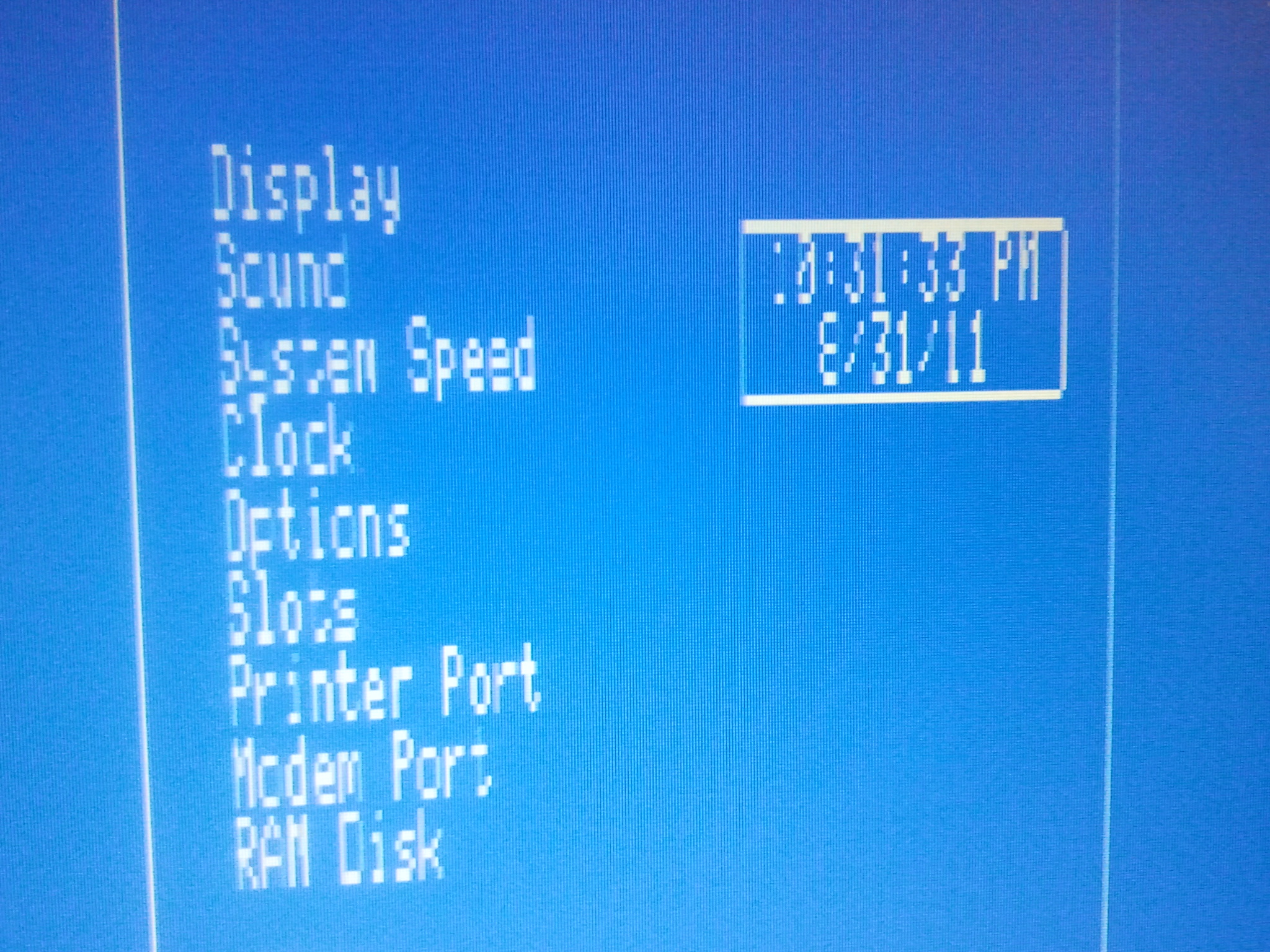

- Painel de controle em 80 colunas
-
- Comprovando que está rodando a 15Khz!
-
- Samsung 510N + GS StartUp Screen!
-
- Carregando o sistema
-
- Show! GS no 510N!
-

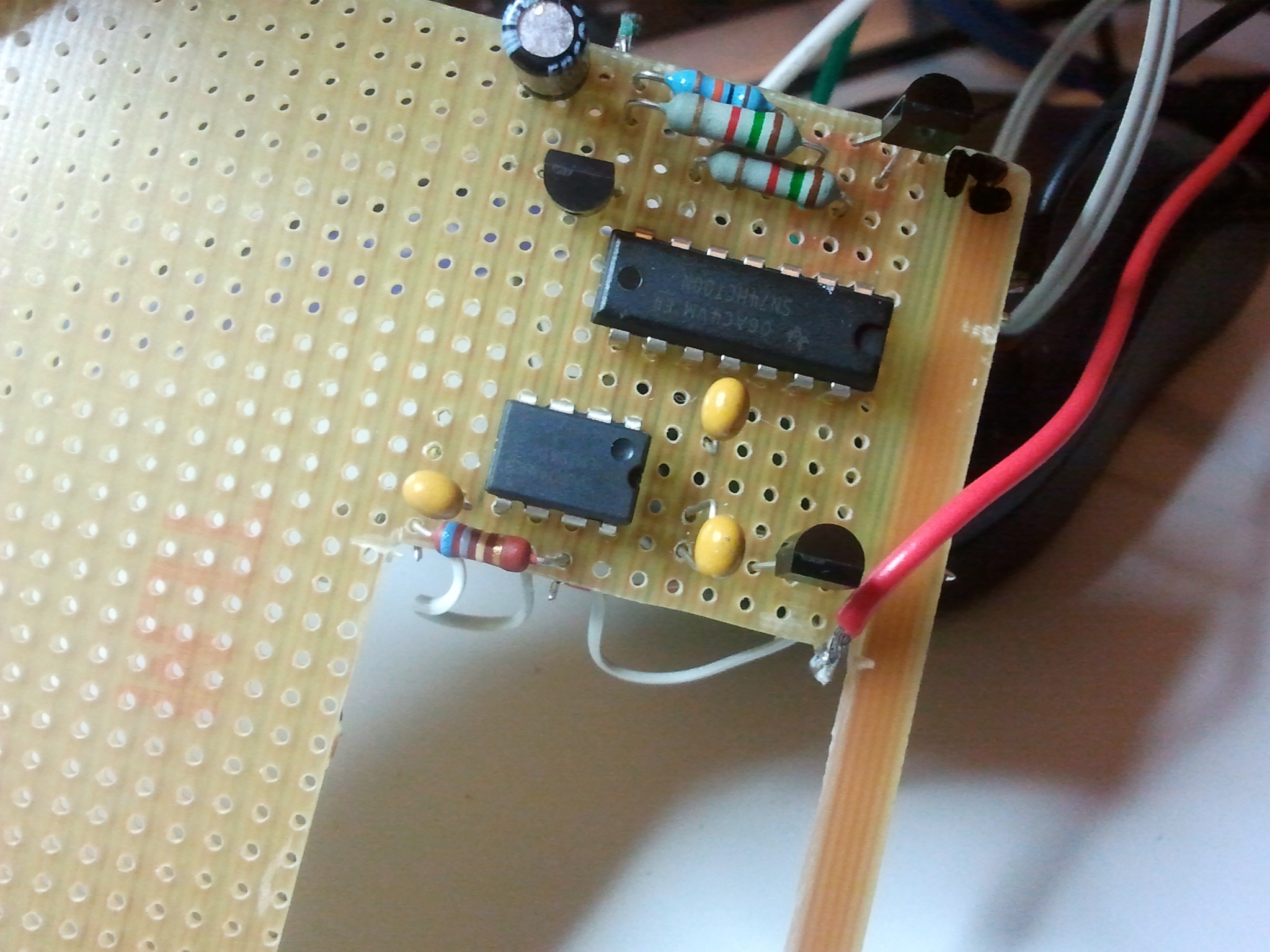

- Os dois circuitos montados para testes: TTL e LM1881
-

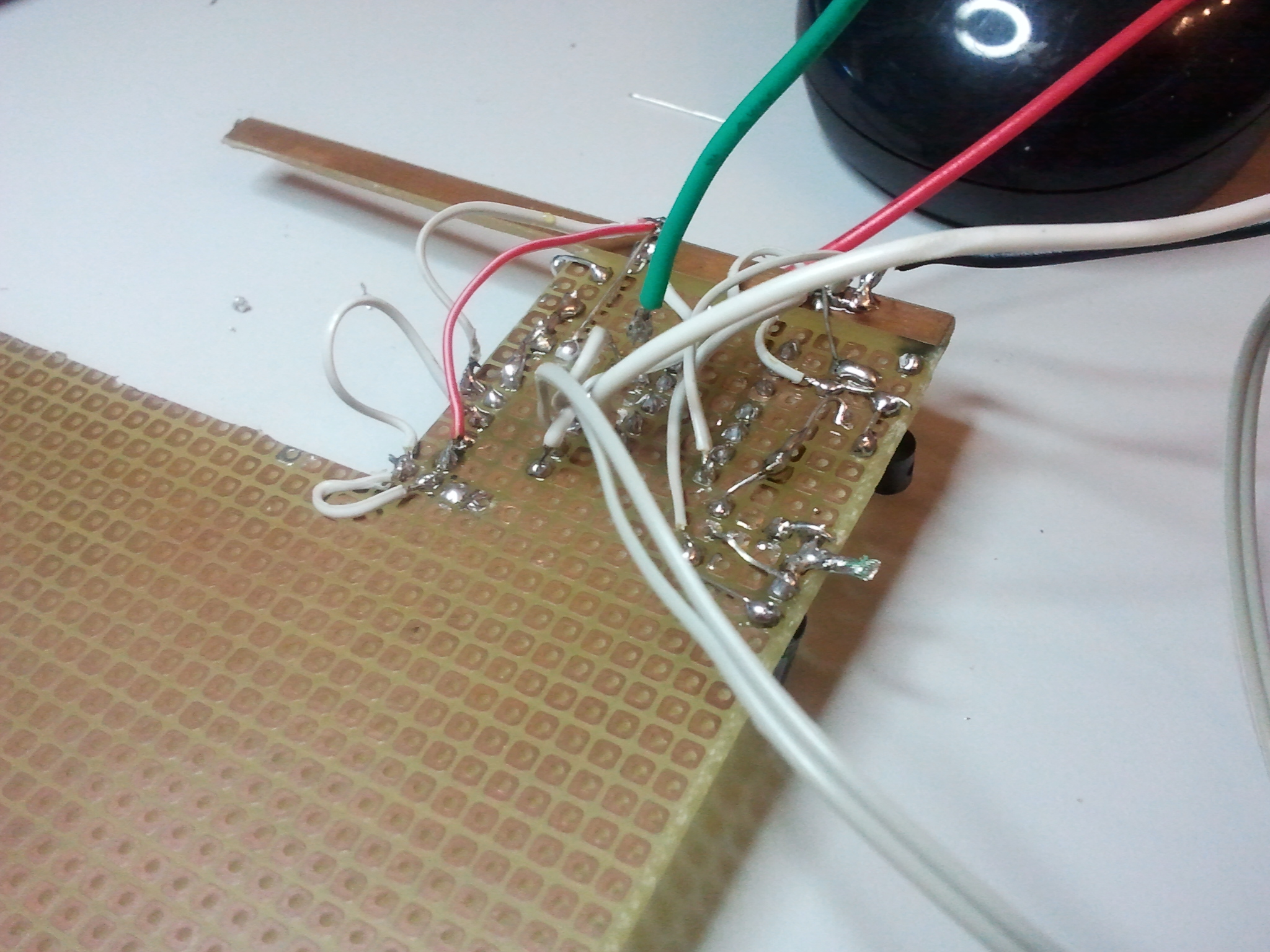

- Montagem da plaquinha para os testes
-

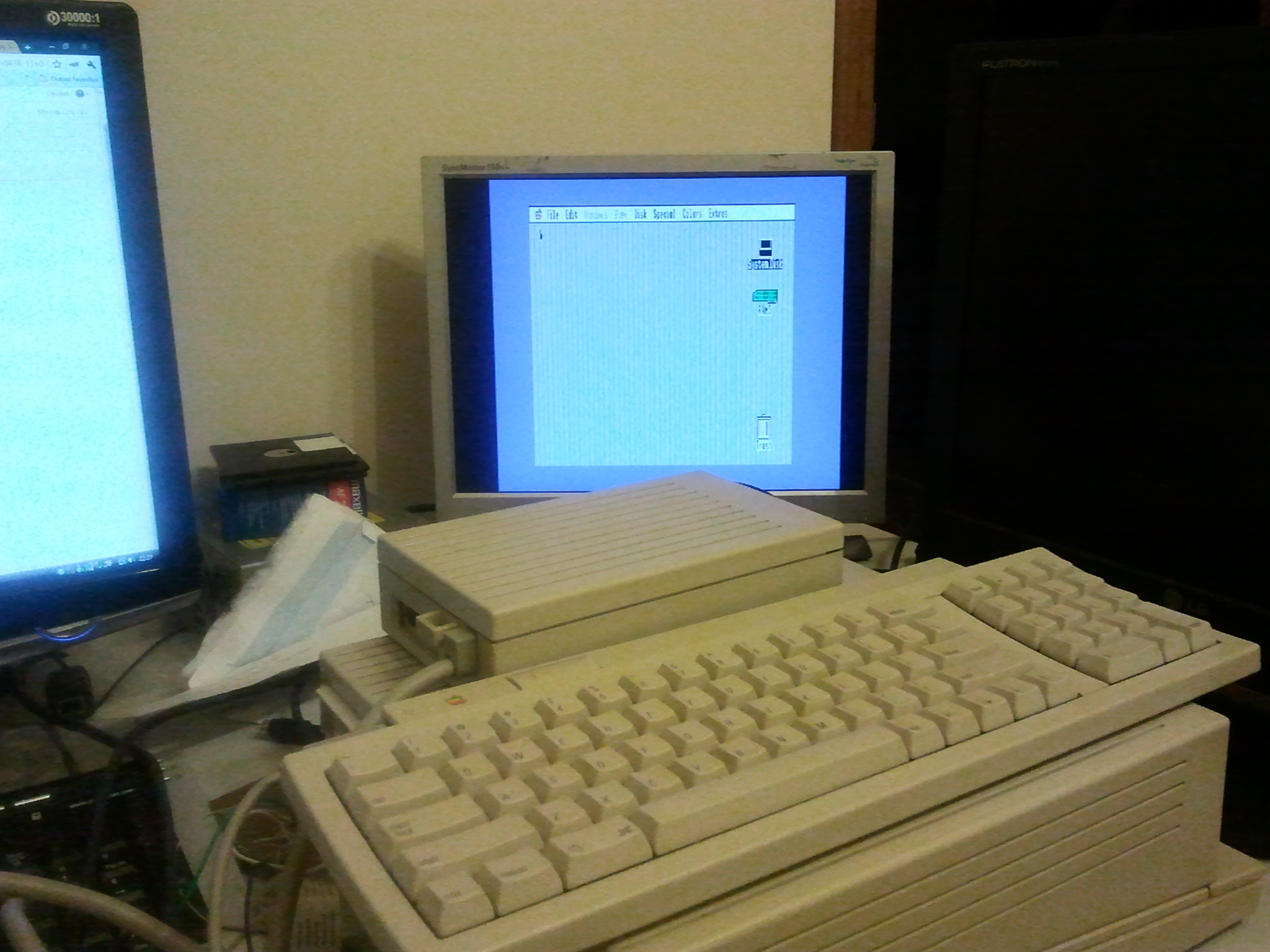

- Sistema carregado e pronto para uso. Uma nova opção de monitor para o GS!
Ritcho, estou escrevendo para agradecer pelas dicas! Acabei de ligar meu IIgs no meu LG M1721A com elas e com as dicas do Victor Trucco. Fiz o mesmo esquema do cabo do ZX Spectrum +2 (http://www.victortrucco.com/Diversos/MonitorM1921A/MonitorM1921A.asp) jogando o CSync direto no HSync, dispensando o circuito auxiliar para a separação de sincronismo. Se quiser mando as fotos do adaptador!
Olá Giovanni! Quem bom que o Post ajudou! Esse é realmente o nosso objetivo no AMX Project. Pode mandar fotos sim! Se quiser pode até escrever alguns comentários que eu posto aqui como sendo um “caso de sucesso” na adaptação do monitor. Um grande abraço!
