Montando uma Expert 3 no Expert 1.1

Publicado em 13/05/2026 por Daniel Campos

Introdução

Por volta de uns bons 15 anos atrás, lembro de participar da saudosa lista MSXBR-L, e o pessoal mandar mensagens recorrentes sobre a saga que era montar uma placa Expert 3 nos MSX Expert da época. Recentemente tive a oportunidade de adquirir uma placa Expert 3 (AC06418 Rev. B) e parti então para a busca de um Expert digno de recebê-la. Até tenho no momento um outro Expert 1.1 montado com um Kit DDX2 da época, o problema era que eu queria um micro que ainda não tivesse sofrido alterações, principalmente na placa analógica, para poder fazer este tutorial. Acabei fazendo um escambo, com o meu grande amigo Fabio Peixoto, foi-se meu Toshiba HX-21 e veio um Expert 1.1 lacradinho. Valeu Fabinho!

Instalação

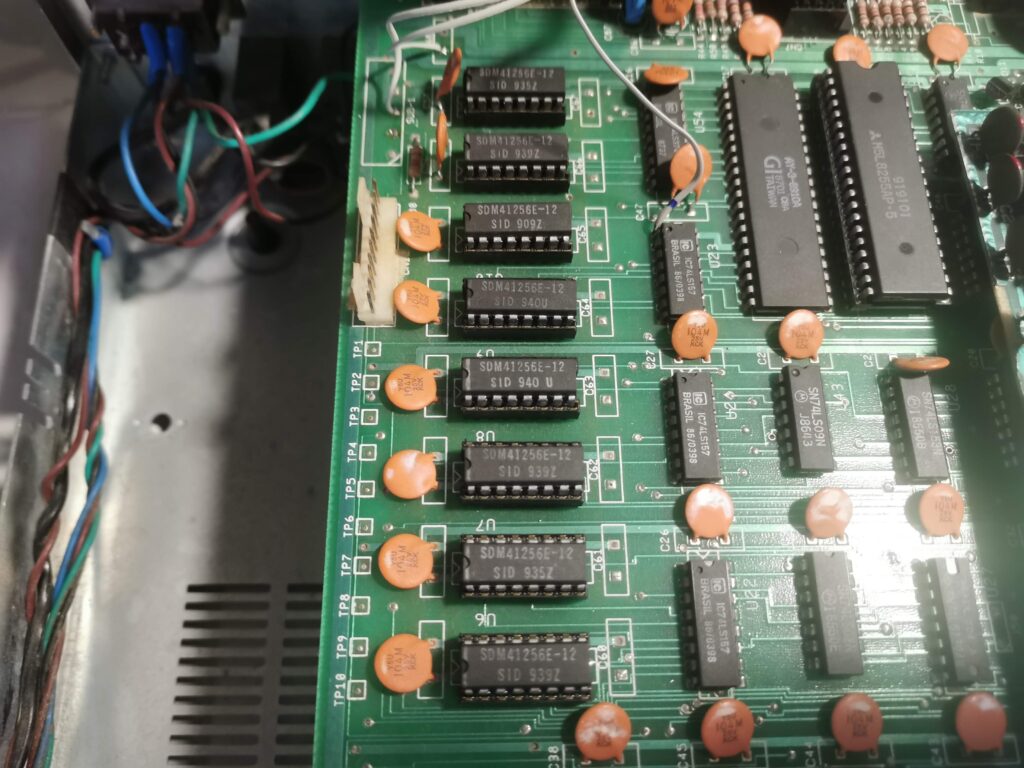

Bom, a instalação dessa placa não foi exatamente um passeio no parque, a placa em si veio funcional, porém com vários erros de montagem (principalmente resistores com valores incorretos). Agora chega de papo e vamos ao que interessa…

No caso de um Expert 1.1 que vá receber uma placa Expert3 para montagem, mudanças deverão ser realizadas na placa da fonte (a famosa placa analógica). Partindo então das dicas descritas no site MSXPro, comecei então o trabalho.

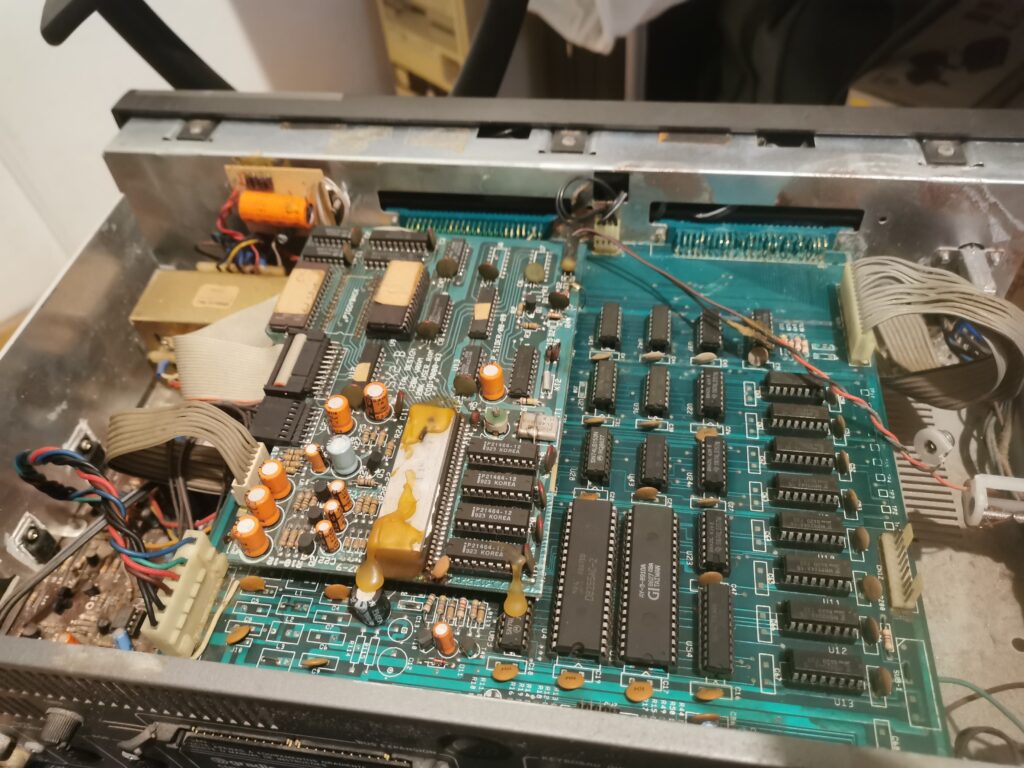

Primeiramente deverá se desmontar o Expert inteiramente, já que a placa analógica se encontra no último nível do gabinete. É muito parafuso, guarde todos com cuidado. 🙂

Depois de removida completamente a placa analógica, os componentes VR3, VR4, R38, R60, R61, R63, Q27, Q28 deverão ser removidos da placa. Vou assinalar nas imagens abaixo para ficar mais fácil de achar.

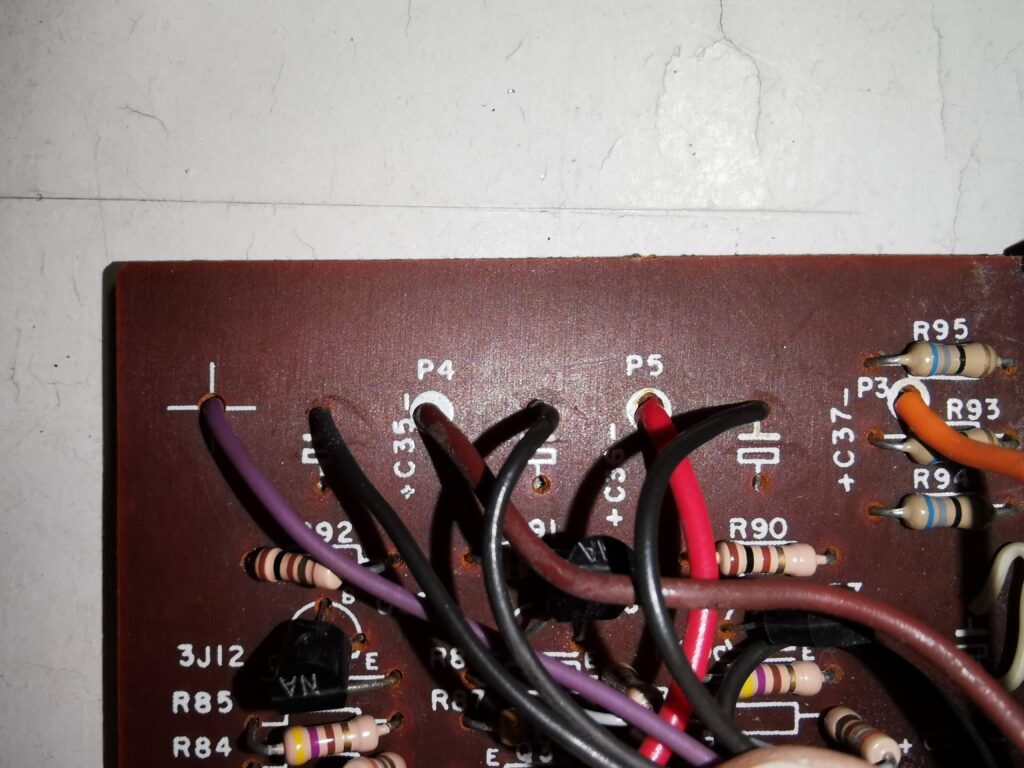

Após a remoção dos componentes, as seguintes alterações deverão ser complementadas a placa, conforme descrito na MSXPro:

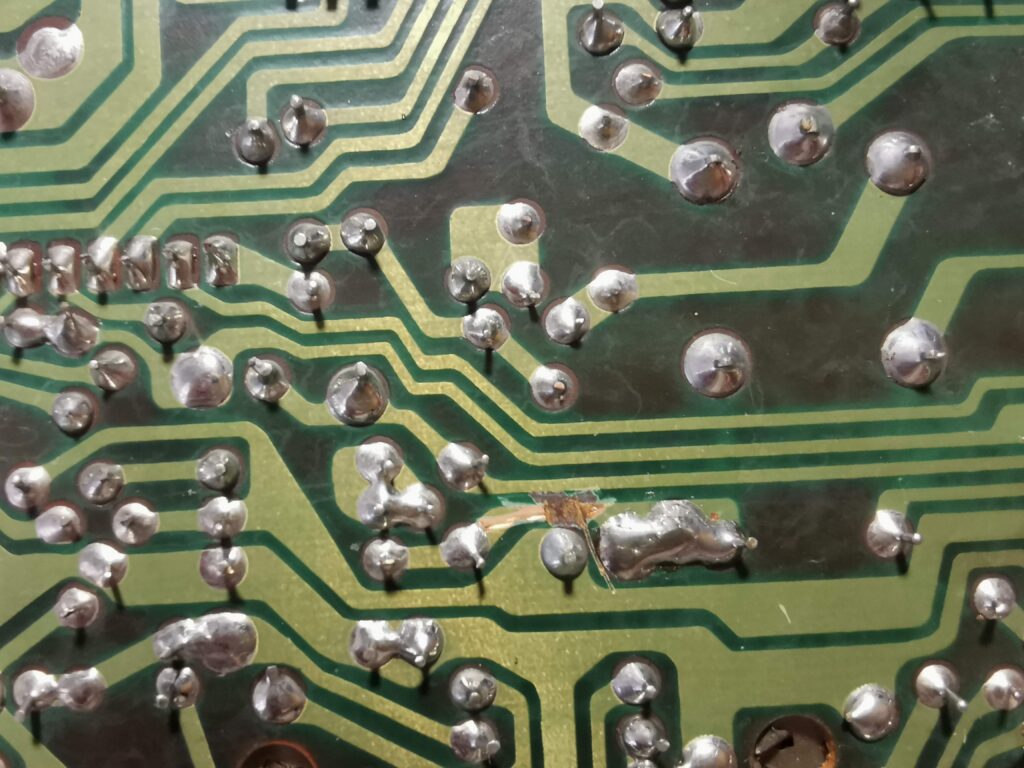

Jumpear os trimpot VR3 e VR4 (soldar um pedaço de fio nú, perna de resistor por exemplo, nos dois furos mais próximos da base dos trimpots:

      o
    /   \
   |     |
   o-----o
   ^     ^
   |_____|__ fio soldado entre esses dois furos

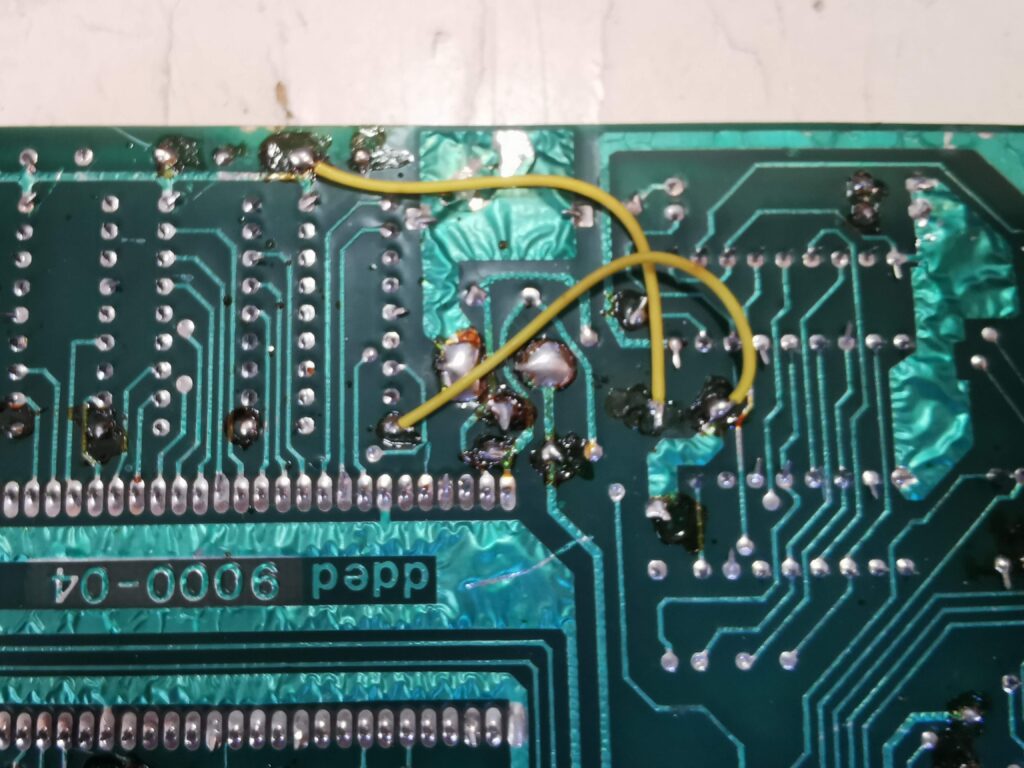

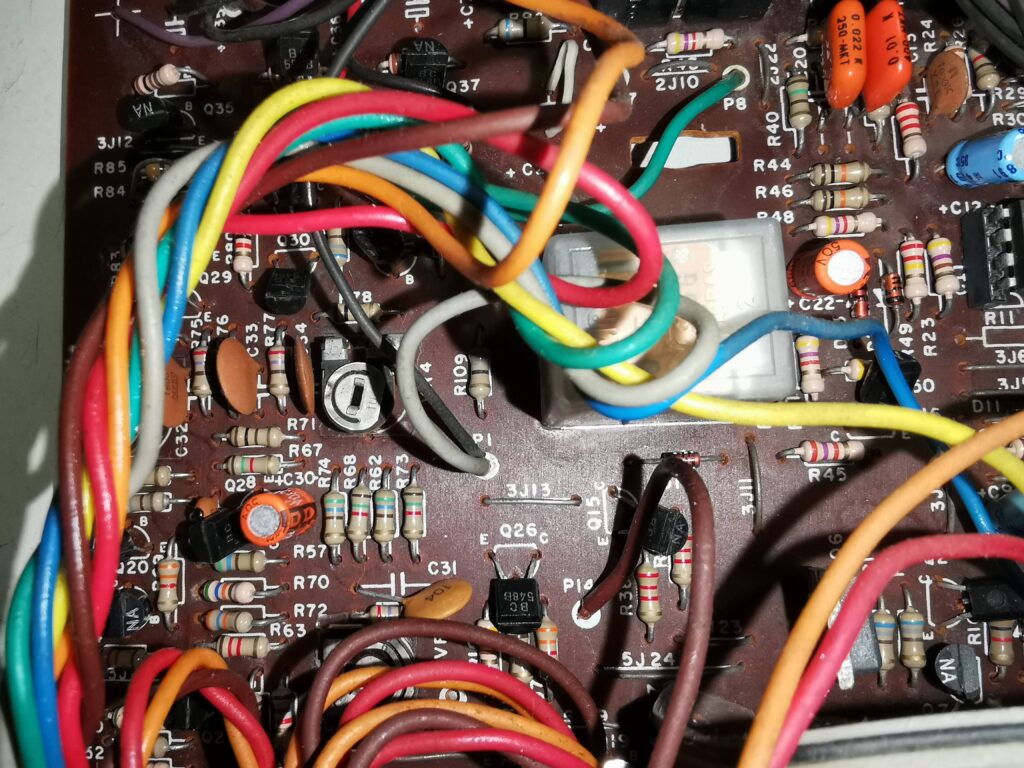

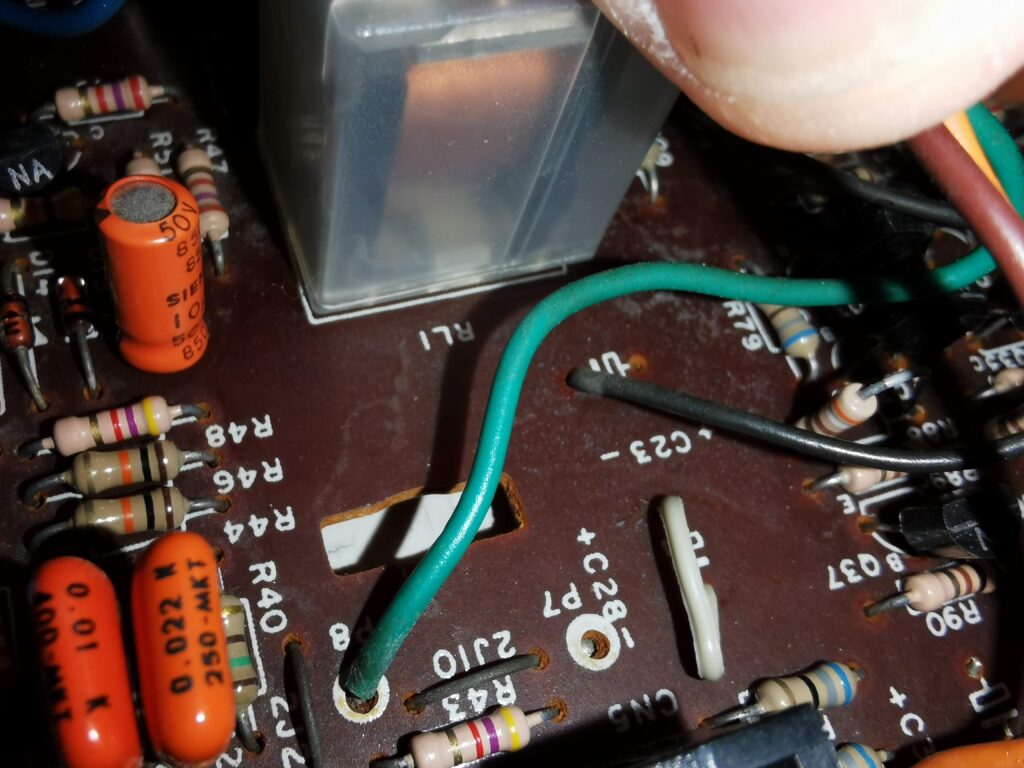

Ligar um fio do furo do R38 ligado ao filete que vai para o cabo cinza que vem da placa digital, ao coletor de onde estava o Q27, furo indicado pela letra C.

Colocar um resistor de 100R entre o coletor (furo com letra C) e o emissor (furo com letra E) do Q28.

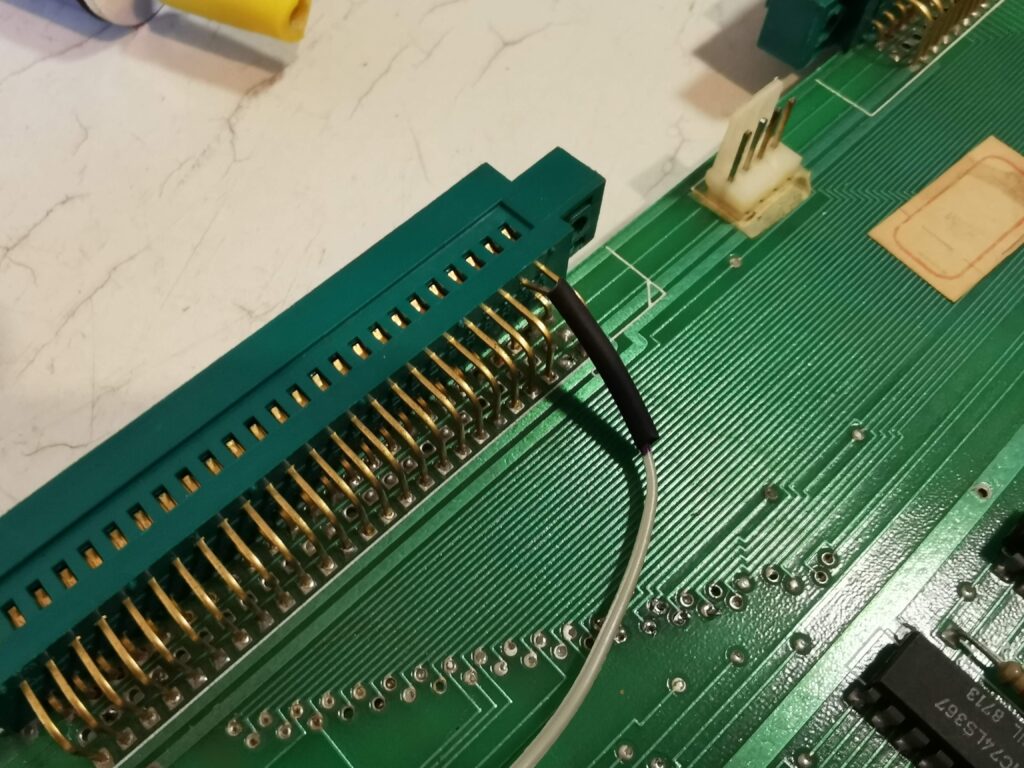

Retirar o fio branco (clock do Burst) que existe na placa antiga do Expert, que vai ligada à placa de RF, e soldar ao pino 7 do conector CN5 pelo lado de baixo da placa. O pino 1 é o que está mais próximo aos 2 capacitores eletrolíticos C69 e C70.

Após essas modificações, remonte a placa analógica no gabinete e ligue os conectores da mesma para a placa de RF (não esquecendo também o fio do clock mostrado acima e que deverá ser conectado na mesma posição original) e para a placa Expert3 conforme indicado na imagem.

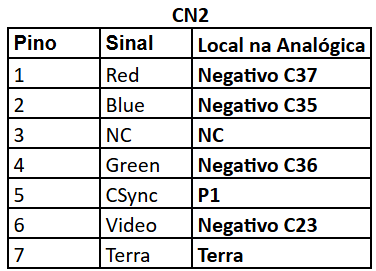

Outra coisa importante a verificar antes de ligar é a posição do conector da fonte na placa Expert3, pois como no meu caso, ele veio soldado na posição Plus/DDPlus e tive que resoldar para a posição dos Expert 1.x.

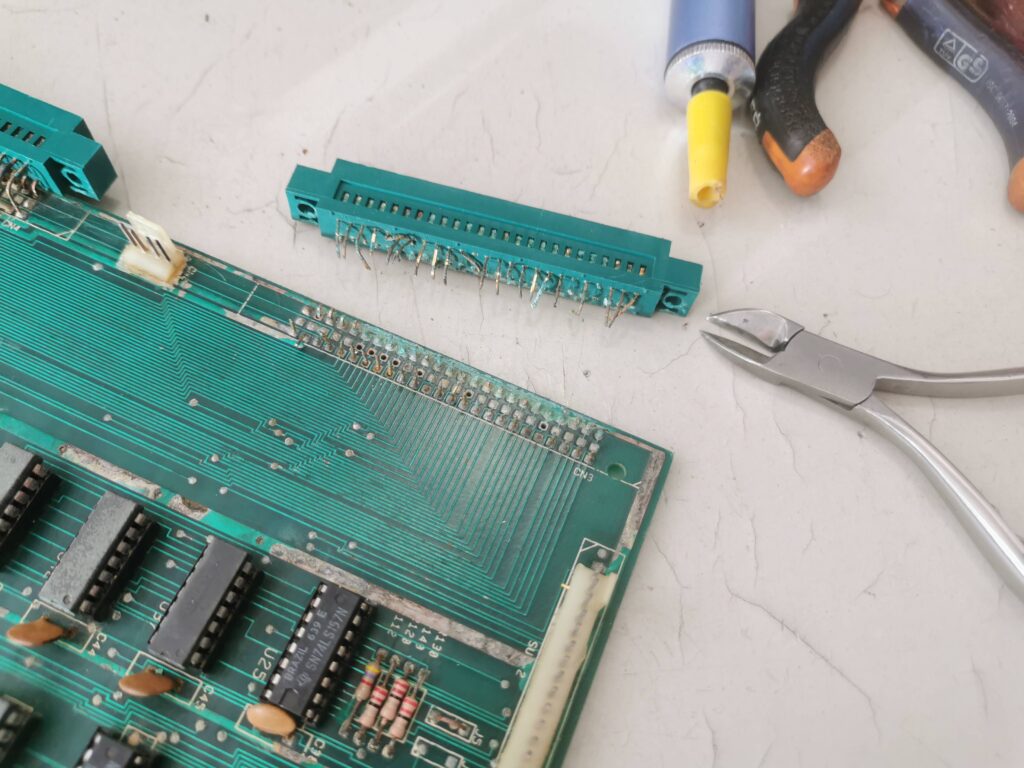

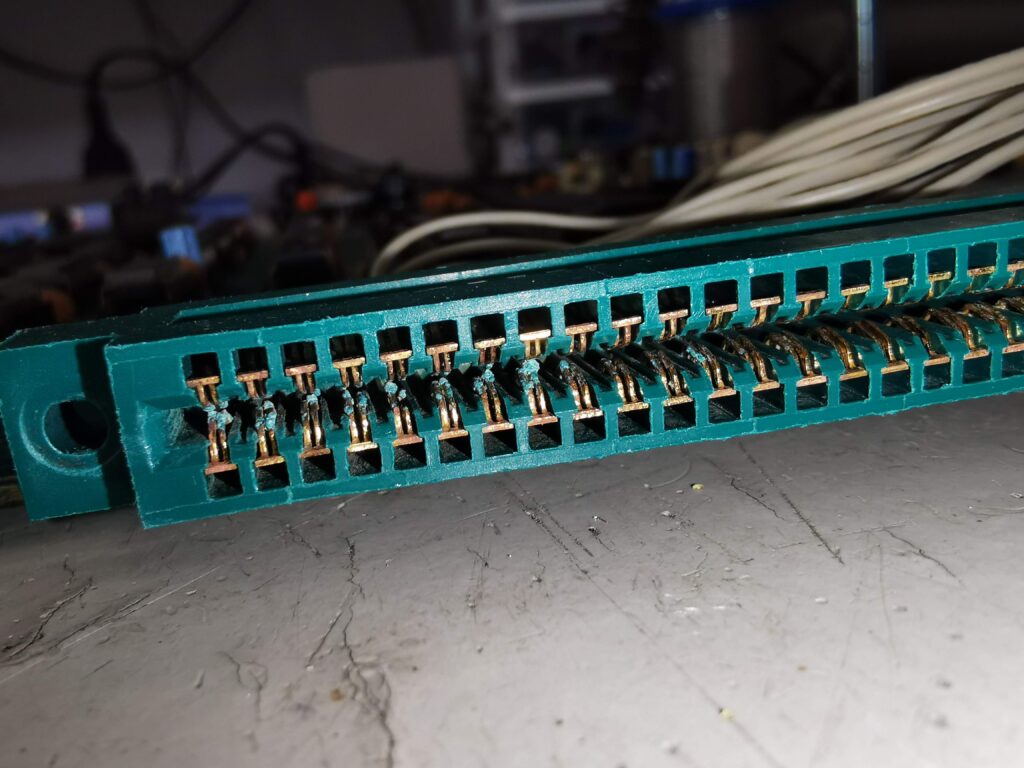

Acabei também tendo problemas com o conector acima, pois os pinos do mesmo são quadrados e não redondos como o original do Expert 1.1. Acabei trocando por um com pinos redondos que tinha aqui sobrando na sucata (foto abaixo).

Depois de todas as ligações verificadas, inclusive as dos joysticks e o conector dos slots frontais (sem esse o Expert não liga), chegou a hora de ligar o bendito.

Ao ligar pela primeira vez, sugiro usar a saída de video monocromática, pois a saída de video composto da placa de RF estará desajustada e girando. Tendo verificado o correto funcionamento da placa pela saída mono, aí sim ligue a saída de composto e ajuste os trimpots VR1 e VR2 na placa analógica. O VR1 é para acertar a sincronia e a tela parar de girar e o VR2 é para acertar a definição da imagem.

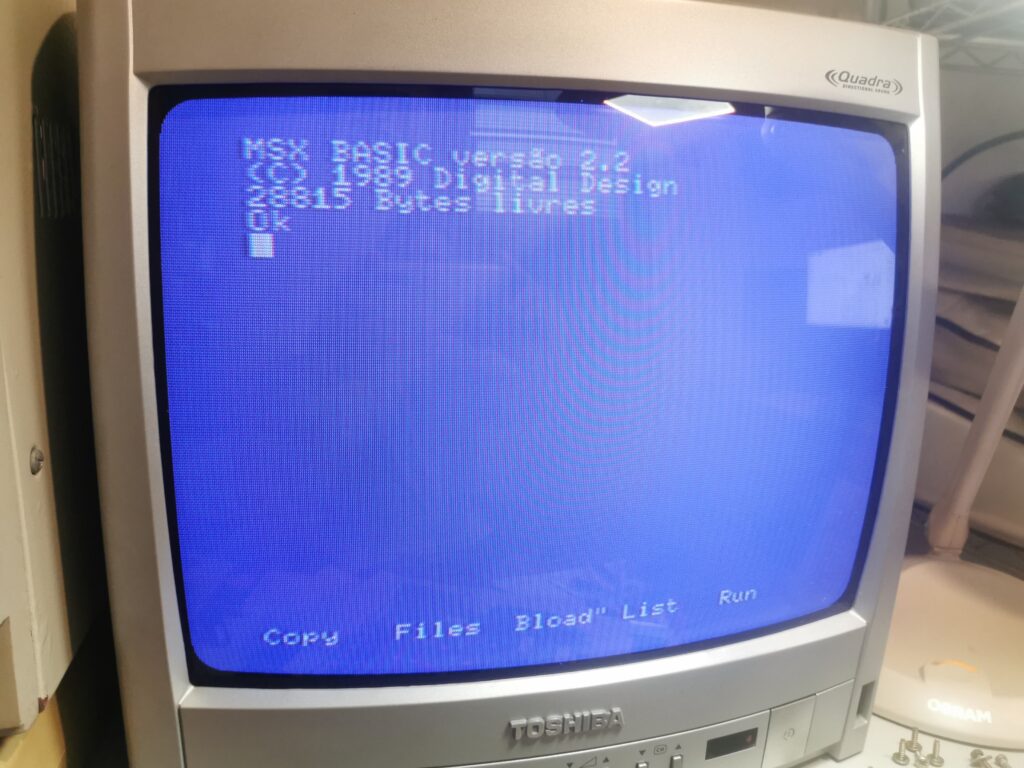

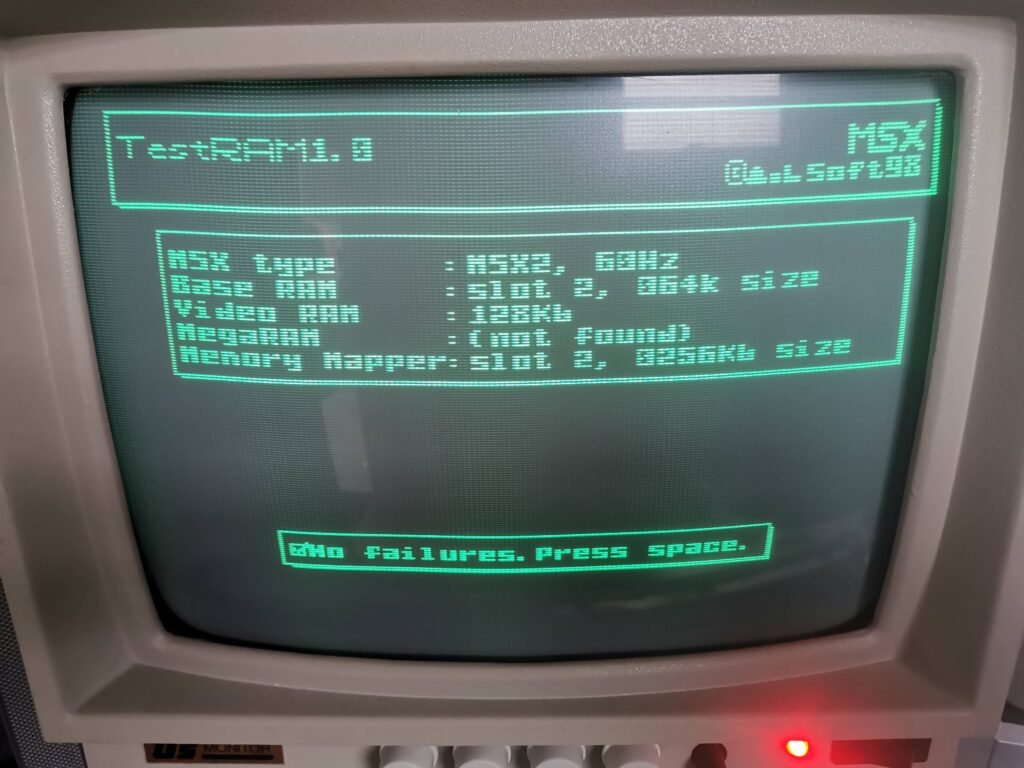

Primeiro boot com saída no mono e composto ainda desajustado.

Após eu ajustar os trimpots conforme indicado, notei que faltava o verde na cor RGB. As letras estavam rosas, coisa linda! #sqn

Após procurar para onde ia o sinal G do RGB, descobri que o Carchano havia enviado o mesmo para um jumper (JP16), o mesmo seleciona o sinal do relê do cassete ou o sinal G que vai para o cabo da analógica! Como esta placa havia sido configurada inicialmente para uso no Plus, esse jumper era desnecessário e não foi instalado.

Melhorias necessárias

Após a montagem básica e alguns testes iniciais, notei que as cores, pela saída RGB do Expert, estavam vindo muito estouradas no meu monitor de tubo. Para remediar isso, troquei os 3 resistores de saída do RGB (R93, R94 e R95), que originalmente eram de 68R, para 1K. No meu caso aqui, as cores ficaram boas com esse valor de resistores.

Seguindo também outra dica do meu amigo e guru de Experts, o André Tavares, ele sugeriu realizar o mod para eliminar o circuito de proteção de sobrecorrente da fonte do Expert. Como a placa Expert3 tem mais componentes e consome mais que a placa original do 1.1, é de bom alvitre realizar esse mod para evitar que a fonte fique cortando os 5V em caso de picos de utilização. O mod consiste em fazer um jump por cima de qualquer um dos resistores R5 a R9 indicados na foto abaixo.

Acertando o SOM

-> PSG

Após os primeiros testes, imediatamente notei que haviam coisas muito erradas com o som. Haviam problemas no PSG, no som vindo dos slots (SCC) e também uma qualidade duvidosa no som FM.

O PSG foi o mais simples de descobrir, um dos 3 canais do PSG estava com o volume muito baixo. Verificando o esquema da Expert3, onde tem esses resistores de 1K em série com os canais do PSG, um dos resistores estava com o valor de 10K ao invés de 1K. Montagem incorreta certamente. Trocado para 1K e resolvido.

Resultado no PSG

-> Som do slot e SCC

Com o PSG acertado, parti então para testar o SCC. De imediato notei que o volume do som SCC estava muito baixo em relação ao PSG. Com as lições aprendidas na montagem do mod FM do Sakhr AX-370, e que também resolvia a questão do som SCC nos Sanyo, resolvi também experimentar a mesma solução na Expert3. Após batição de cabeça com os esquemas da Expert3B e da Expert4, cheguei a seguinte solução para equalizar o som SCC. Testando no Slot A do micro, verifiquei que o componente instalado no R99 constava como 10K, quando deveria ser um 2K2. O R42 também foi alterado dos 220K para os mesmos 47K usado nos Sanyos. Pronto, com isso o som ficou perfeito. Depois bastou fazer as mesmas mudanças para o Slot B. Não procurei fazer mudanças nos Slots C-D, pois não penso em ligar cartuchos SCC neles.

Demonstrando o SCC e o que foi feito para ter esse resultado.

-> Som FM

No caso do FM, foi necessário fazer algumas mudanças essenciais, pois o som além de muito baixo (certas notas nem se escutavam) estava também muito abafado e sem “vida”. Bom, novamente seguindo as lições do Mod FM para o AX-370, refiz toda a saída do chip OPLL (YM2413) até a entrada do Opamp 4558.

Deverão ser removidos os componentes R69, R72, R70, R73, R71, R74, C93, C94, R75 e C99 e substituídos pelos seguintes componentes:

2x resistores de 2K2
2x resistores de 4K7
2x resistores de 22K
2x capacitores polyester de 6800pF (6n8)
1x resistor de 470K
1x capacitor de 18pF

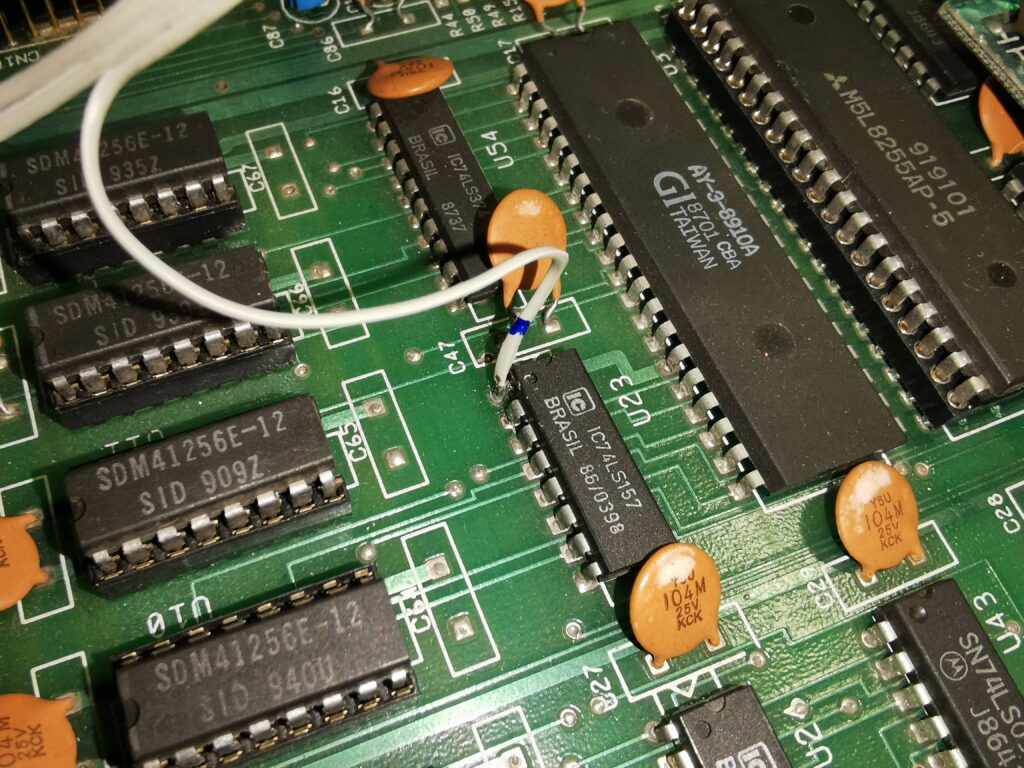

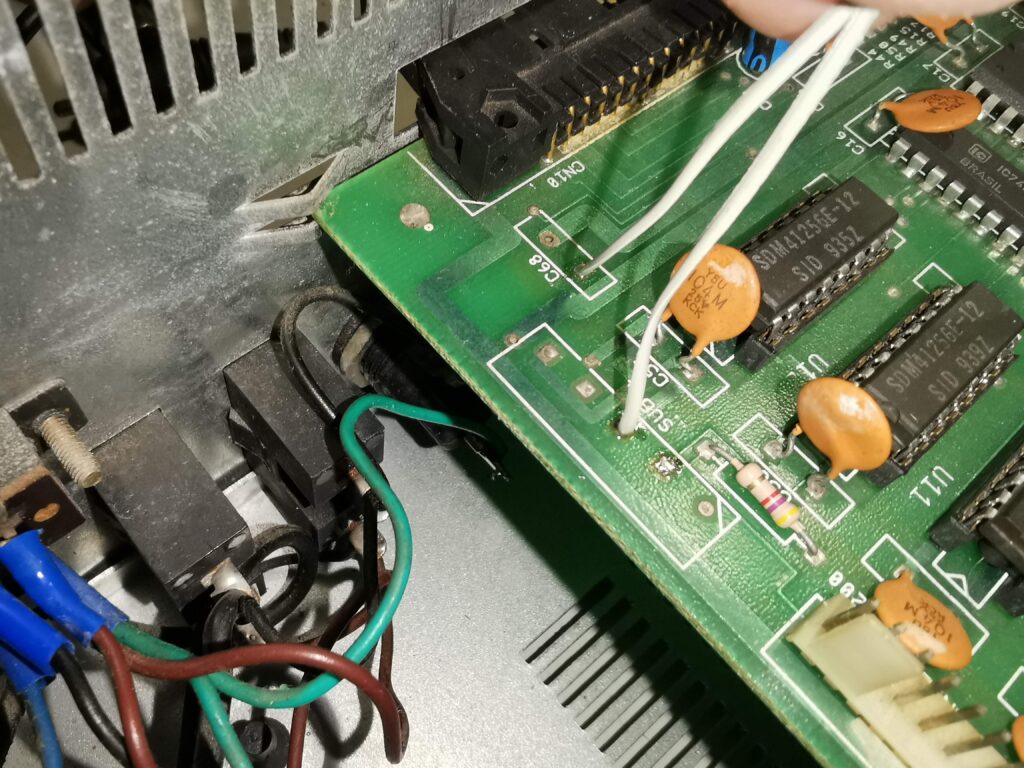

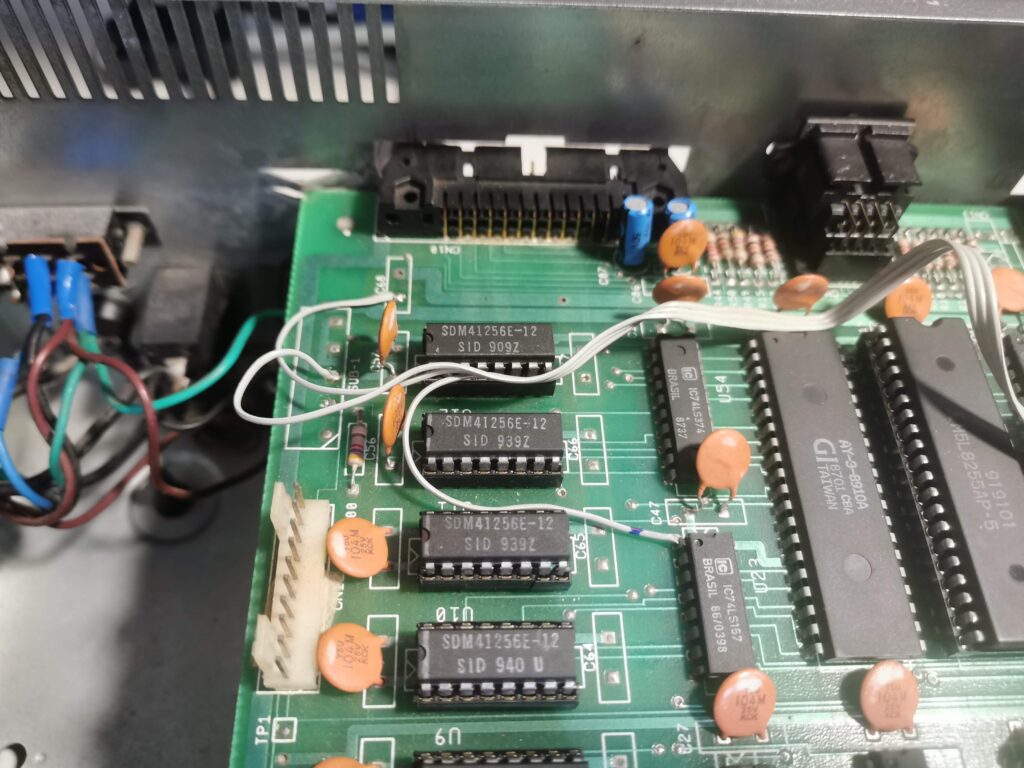

Após colocar os novos componentes, deverá também ser soldado um fio ou arame para o GND entre os pontos do R69 e R72 que vão para os pinos 18 e 19 do CI U3567, que aqui não é utilizado, Basta seguir a foto abaixo e confirmar com o esquema acima.

Resultado final do mod FM

Turbo

Outro problema que tive que endereçar foi relacionado ao funcionamento do modo Turbo, existente nessas placas. Quando mudava o jumper JP10 para usar o clock da GAL, ao invés do VDP, o micro nem ligava. Achei que fosse o cristal e troquei o mesmo por outro 14.31818 novinho, porém continuava a mesma coisa. Fui bater os componentes no entorno da GAL e notei que o resistor R54 estava com valor de 2K7 ao invés dos esperados 27K e o R65 estava com um 2K2 ao invés do 1K esperado. Substitui então os resistores para os valores corretos e o modo Turbo finalmente funcionou.

Porém, ainda estou tendo problemas de instabilidade no funcionamento de alguns cartuchos quando em modo GAL. Em modo VDP, o MSX funciona perfeitamente. Mas isso, como várias outras coisas na Expert3, parece ser um eterno WIP, então quando resolver volto aqui e conto para vocês..rs

Espero que esse tutorial ajude aqueles que queiram montar suas Expert 3. Qualquer dúvida ou sugestão, só deixar nos comentários aqui.

Abs,

Daniel

Publicado em MSX | Tags ACVS, CIEL, Expert3, Expert4 | Deixe o seu comentário

A Guerra dos Computadores

Publicado em 07/05/2026 por Ritcho

Antes dos PCs. Antes da internet. Antes da tecnologia dominar o cotidiano.

“A Guerra dos Computadores” é uma série documental sobre o nascimento da computação pessoal e a disputa entre as empresas que mudaram o mundo através da tecnologia.

Apple, Commodore, Tandy e muitos outros fabricantes iniciaram uma corrida histórica por inovação, acessibilidade e domínio de mercado, transformando máquinas antes restritas a laboratórios em produtos capazes de chegar às casas de milhões de pessoas.

No episódio de estreia, revisitamos a “Trindade de 1977”: Apple II, Commodore PET e TRS-80 — os computadores que deram início à revolução da computação pessoal.

Se você também viveu essa época, teve algum desses computadores ou simplesmente gosta da história da tecnologia e da retrocomputação, aproveite para se inscrever no canal, deixar seu like e compartilhar o vídeo. Isso ajuda muito o projeto a continuar crescendo e permite que mais pessoas descubram essa incrível jornada pela evolução dos computadores pessoais.

Publicado em Links, Notícias | Tags Apple, Apple II, Commodore, MSX, PET, Retrocomputação, Sinclair, TK, TRS-80 | Deixe o seu comentário

Pegadinha em um Toshiba HX-21

Publicado em 25/04/2026 por Daniel Campos

Em meados de 2025 peguei um MSX Toshiba HX-21 que já havia visto dias melhores. rs

O micro chegou com uma série de probleminhas bobos e uma pegadinha para resolver.

A reparação

Inicialmente a fonte do micro estava morta. Verifiquei de imediato que o trafo não estava enviando as tensões corretas para o MSX.

Levei então o trafo em uma loja em Cascadura, aqui no Rio, que são especializados em montar ou reenrolar trafos de equipamentos antigos. Após verificação, o trafo estava ok, porém os fios que levam a tensão para a placa da fonte estavam quebrados internamente. Dos males o menor, já que para refazer o trafo seria complicado devido ao perfil baixo do mesmo. Chegando em casa refiz os fios comprometidos e coloquei um conector novo.

Na placa da fonte mesmo, ainda tive que trocar um Opamp morto, um 4559. Feito isso a fonte voltou a vida.

Parti então para ligar o HX-21 e o mesmo ainda não apresentava imagem. Quando tentei extrair as ROMs do micro, verifiquei que o IC2 (BIOS) estava morto. Regravei e finalmente a máquina iniciou!

Como alegria de pobre dura pouco(rs), o micro iniciava porém com a tela abaixo.

Quando era inserido um cartucho de jogo qualquer, o programa iniciava sem problemas. Dava para escutar o som do jogo, etc. Funcionava normal, porém a tela continuava listrada.

Visto que o VDP 9128 que acompanhava o micro, já havia sido trocado por mim, decidi então partir para o teste das VRAMs. E aqui nesse micro em especial, eram só 8x 4116 soldadas diretamente na placa(rs). E vamos nós…

Após a remoção das VRAMs, as mesmas foram testadas e nenhum problema foi encontrado. Verifiquei também as trilhas que seguiam das VRAMs até o VDP e também nada. Foram também testados outros TTLs no entorno do VDP, porém sem resultado. Cheguei até a colocar uma outra BIOS (de Hotbit), mas a imagem continuava no listrado mostrado acima.

Bom, tendo em vista tudo isso, comecei a acreditar que o engine desse micro, um TCX-1010 da própria Toshiba, havia queimado alguma porta ou dado algum problema. Era o único componente que não tinha como testar ou trocar pois é impossível achar para venda. Acabei então jogando a toalha e enviando o micro para o meu amigo Ricardo Oazem da Tecnobytes, para ver se ele descobria algo há mais que me houvesse escapado.

Enfim, os meses passaram, e acabei viajando para o tradicional evento MSXVDP 2026. Em um dado momento, acabei conversando sobre o problema desse micro com o amigo Daniel Ravazzi. E ele, de cara, lembrou de algo que eu nunca havia me atentado. Esse micro não usava um VDP 9128, igual aos usados no Expert e Hotbit, mas sim um 9928. Procurando na internet, achamos a única foto que mostrava uma placa do HX-21 com o “9928” estampado no dissipador!

Bom, procedi então com a compra de alguns VDPs 9928. Após a chegada dos mesmos, combinei de ir testar o micro no lab da Tecnobytes, onde o micro ainda se encontrava.

Foi só trocar o VDP e correr para o abraço!

Gostaria de agradecer ao Ricardo Oazem pela disposição em ajudar no conserto e também ao Daniel Ravazzi, por ter acertado na mosca!

Melhorias

Com a máquina já funcional, parti para algumas melhorias providenciais.

Já havia notado que o video composto dessa máquina exibia muitas jailbars. Este micro possui saída RGB de fábrica, porém o conector era alienígena, um RP-13A, o mesmo conector usado na saída RGB de todos os Toshibas. Lembrei então, que há mais de uma década atrás, havia comprado um conector desse padrão e nunca havia utilizado. Procurei nas tralhas aqui e achei!

Tem que fazer doutorado para montar o conector!

Agora sim, o micro estava pronto para ser desfrutado como deve!

Abs,

Daniel

Publicado em MSX | Tags MSX, Pasopia IQ, Toshiba | Comentários fechados

Instalando a nova TA-1 no MSX Expert

Publicado em 22/04/2026 por Daniel Campos

Há alguns meses atrás adquiri um MSX Expert, meu primeiro, pois até então de MSX nacional só havia tido Hotbits. Logo que chegou já notei que o video composto dele estava com uma qualidade muito ruim, imagem um tanto apagada. Logo em seguida, o amigo Willian Barbacena anunciou que estava projetando, em conjunto com o Cristiano Pedro, uma nova placa TA-1 para substituir a original presente nos Expert. Não perdi tempo e reservei logo a minha!

Essa nova placa proporciona uma saída de video composto e também S-Video, e retira de vez a caixa de RF, também conhecida como o “gerador de ruído aleatório”. rs

Instalação

Um ponto importante a ser lembrado aqui é que tanto esta nova TA-1, assim como as novas analógicas para o Hotbit, são para serem usadas apenas em micros que já estejam transformados em MSX2/2+, usando Kits DDX ou outros que possuam saída de video nativa em RGB. Nos Expert 1.0/1.1/Plus e DDPlus também é passivel de usar a nova TA-1, já que a analógica do Expert converte o sinal original do MSX1 de componente para RGB, porém esse caso não foi testado aqui por mim. A instalação que será mostrada aqui se baseia no uso do Kit DDX2 (original ou réplica).

Primeiramente, deve-se desmontar todo o Expert até chegar ao local da TA-1 original. Remova a mesma do local e instale os suportes plásticos fornecidos junto com a placa. Eles darão a altura correta para que a placa encaixe perfeita no painel traseiro.

Após os testes de encaixe no gabinete, de forma a não ter problemas depois que tudo já estiver montado, proceda com as ligações dos cabos.

Note que, diferentemente da ligação original do kit DDX no qual ligava-se o conector CN2 do kit diretamente na placa analógica do Expert, neste caso o mesmo deverá ser ligado diretamente no conector CN1 da nova TA-1 através de um cabo de 7 vias. A ligação é pino a pino. Para referência, siga a pinagem abaixo.

O cabo que trazia os sinais para a TA-1 original, deverá ser ligado conforme a imagem abaixo. Cuidado para não inverter!

Outro ponto importante, é que se ainda desejar usar a saída original monocromática do Expert, o fio que vem do pino 6 do kit deverá ser ligado diretamente na analógica conforme a imagem abaixo.

Depois de tudo pronto, basta remontar o Expert. Ao remontar remova da placa do Expert o fio branco que levava o sinal de clock para a antiga TA-1.

Abs,

Daniel

Publicado em MSX | Tags expert, Gradiente, TA-1 | Comentários fechados

Quem é esse computador dentro da caixa ? Tomy Tutor, o micro esquecido dos anos 80 !

Publicado em 02/03/2026 por Brandão

Meus pais sempre foram meus incentivadores no mundo da informática, meu pai cético no inicio, mas com o tempo foi apoiando e só me jogou para frente. E foi com ele que uma história inesperada relacionada ao mundo dos micros de 8bit ocorreu. Como gosto de relebrar o que passou, divido com vocês esse momentos. “Então, senta que la vem história”.

Por volta de 1985, meu pai chega em casa com um computador de baixo do braço, que pertencia um primo, que mora fora e tinha vindo de férias ao Brasil visitar os pais. Éra uma máquina que eu nunca tinha ouvido falar, não fabricava nem era comercializada por aqui, chamava Tomy Tutor.

Na época, eu já tinha um TK2000, mas meu pai acreditou que experimentar algo diferente poderia ampliar meu aprendizado. O Tutor com seu design compacto, manual colorido e totalmente inusitado, me deixou muito animado. No entanto ao testá-lo percebi que era lento e voltado para crianças, uma espécie de “primeiro contato” com a informática. Não que eu fosse o experiente na área, mas senti a limitação rapidamente.

Acabei ficando com o micro mais de um mês e foi bem divertido, aproveitei para ver as difernças entre o Basic dele e do TK e digitar os programinhas de seu manual para saber o que tinha de legal. Ele parecia ter recusos de vídeo melhores que meu TK2000 e o CP400, que meus amigos Pedro Pamplona e Leandro Nascimento possuiam. Também achei os comandos do Basic próximo dos micros desses meus amigos, imaginei que o Tutor poderia ser um TRS-Color da vida, mas só vim saber sua origem escrevendo para o blog.

Como idéia era vendê-lo, assim que meu pai perguntou se valeria ficar com a máquina, eu disse que não. Realmente não fazia sentido trocar o TK nele, não tinha periféricos e softwares disponiveis para ele no Brasil, tinha menos mémória que meu micro, ou seja, erá uma novidade sem futuro. Mais e se eu pudesse ficar com ele e com meu TK ? Entretanto não tive coragem de perguntar se poderia ficar com os dois, ter um computador em casa ainda era algo muito raro, dois era fora de cogitação.

Origem

O Tomy Tutor nasceu em 1982, no Japão, sob o nome Pyūta. A Tomy, conhecida mundialmente por seus brinquedos, decidiu aventurar-se no mercado dos microcomputadores domésticos, que estava em plena expansão. A idéia era simples: criar uma máquina acessível, fácil de usar e que pudesse servir tanto para jogos quanto para introduzir crianças e jovens ao mundo da programação.

Quando o computador atravessou fronteiras, ganhou novos nomes. No Reino Unido foi chamado de Grandstand Tutor, enquanto nos Estados Unidos recebeu o título de Tomy Tutor. Essa multiplicidade de nomes refletia a tentativa da empresa de adaptar sua criação a diferentes mercados, mas também acabou contribuindo para certa confusão sobre sua identidade.

Apesar do esforço, o Tutor não alcançou o mesmo impacto de concorrentes como o Commodore 64 ou o TI-99/4A. Ainda assim, sua proposta híbrida, meio brinquedo, meio computador o tornou uma peça curiosa e distinta na história da computação.

O cenário dos anos 80: a corrida dos micros

No início da década de 1980, os microcomputadores domésticos tornaram-se símbolos de inovação e desejo. Cada país tinha seu modelo marcante, e juntos eles formavam um mosaico tecnológico que moldou gerações.

Nos Estados Unidos, o Apple II já havia conquistado escolas e lares, tornando-se referência em educação e produtividade. Pouco depois, o TRS-80, da Tandy/Radio Shack, popularizou-se como uma opção acessível, abrindo caminho para que muitos americanos tivessem seu primeiro contato com a computação.

Na Europa, especialmente no Reino Unido, o ZX Spectrum da Sinclair, tornou-se um fenômeno cultural, enquanto o Commodore 64 dominava o mercado mundial com sua impressionante capacidade gráfica e sonora.

No Japão, o MSX surgiu em 1983 como um padrão aberto, reunindo fabricantes como Sony, Panasonic, National, Yamaha, etc. Ele se destacou por sua compatibilidade e por uma vasta biblioteca de jogos, tornando-se um dos micros mais queridos em países como Brasil e Espanha.

O Brasil e os micros da época

Enquanto nos Estados Unidos Europa e Japão a disputa entre Apple II, TRS-80, MSX e Commodore 64 ditava tendências, no Brasil o cenário era diferente. Por conta das restrições de importação e da chamada “reserva de mercado”, muitos computadores internacionais não chegavam oficialmente por aqui. Isso abriu espaço para versões nacionais e adaptações.

O TK2000, por exemplo, era inspirado no Apple II e se tornou uma das opções mais acessíveis para quem queria dar os primeiros passos na informática. Já o TRS-80, embora não fosse vendido amplamente no Brasil, influenciou bastante os modelos nacionais. Pouco depois, o MSX conquistaria uma legião de fãs brasileiros, graças à sua compatibilidade e à enorme biblioteca de jogos que circulava em fitas e cartuchos.

Nesse contexto, receber um Tomy Tutor em casa era ter um visitante estrangeiro, que ficaria isolado e que nunca faria parte da realidade brasileira. Para quem já estava acostumado com máquinas como o TK2000, o Tutor tinha um ar mais lúdico, quase infantil, reforçando a ideia de que era voltado para iniciantes e crianças. Cheguei a mostra-lo para meus amigos que tinham computador em casa, e o pensamento entre eles foi muito parecido com o meu, divertido por ser uma novidade para agente, mas para por ai.

Especificações técnicas

Por trás do design compacto e do teclado de borracha com uma chamativa barra de espaço rosa, o Tomy Tutor escondia uma arquitetura curiosa. Seu coração era o processador Texas Instruments TMS9995, uma versão simplificada do TMS9900 usado no TI-99/4A. Rodava a cerca de 2,7 MHz, embora algumas versões tenham sido listadas com clock maior.

A memória era modesta: 16 KB de RAM expansível até 64 KB, acompanhada de 20 KB de ROM que incluíam o Tomy BASIC e programas gráficos como o Tomy Paint. Para gráficos, o Tutor utilizava o chip TMS9918, o mesmo que equipava os computadores MSX, oferecendo resolução de 256 × 192 pixels com até 16 cores e suporte a sprites, recurso valioso para jogos.

O som vinha do chip SN76489AN, também presente em consoles como o Sega Master System, capaz de gerar três canais de áudio (dois musicais e um de ruído), cobrindo oito oitavas.

Em termos de conectividade, o Tutor oferecia:

Porta para joystick (não compatível com o padrão Atari).

Saída RF e vídeo composto.

Slot para cartuchos.

Conexão para gravador de fita cassete.

Fisicamente, era leve e portátil, pesando cerca de 1,7 kg. Possuía nativos o Tomy BASIC em ROM (ambiente inicial).

Periféricos e expansões

O Tomy Tutor podia ser expandido com alguns acessórios que buscavam dar mais versatilidade à máquina:

Cartucho BASIC1 TP1521 (ANSI BASIC) – versão mais avançada do BASIC.

Cartuchos ROM – jogos e aplicativos.

Gravador de fita cassete – para salvar/carregar programas.

Joysticks dedicados – diferentes do padrão Atari.

RAM-cartridge – expansão de memória.

Adaptador conversor para jogos (1st Pyūta) – ampliava compatibilidade de cartuchos.

P-Code Card – expansão rara que habilitava o UCSD p-System, permitindo uso de Pascal e suporte a drives de disquete externos, raras e pouco utilizada, em fução do Tutor não ter tido grande penetração no mercado.

O UCSD p-System (um sistema acadêmico baseado em Pascal), trazia alguma possibilidade de expansão para quem quisesse experimentar algo mais avançado.

Cartucho BASIC1 TP1521

Adaptador conversor para jogos (1st Pyūta)

Joysticks dedicados

Software e aplicativos

Embora o Tutor fosse mais lembrado pelos jogos, também havia software educativo e utilitário:

Tomy BASIC – embutido na ROM, era o ambiente inicial para programação.

Tomy Paint – aplicativo gráfico simples para desenhar na tela.

Programas educacionais – voltados para matemática, lógica e introdução à programação.

Aplicativos de produtividade – limitados, mas incluíam editores de texto básicos e planilhas simples.

Tomy Paint

Jogos

A biblioteca de jogos do Tomy Tutor era pequena, mas incluía alguns títulos bem avaliados e divertidos:

Athletic Land (1983) – jogo de ação com obstáculos, bastante popular.

Battle Fighter (1983) – jogo de luta simples, mas chamativo para a época.

Baseball (1983) – esportivo que agradava pela jogabilidade direta.

Bombman (1982) – ação arcade, lembrando os clássicos de fliperama.

Frogger (1982) – adaptação do famoso arcade, trazendo reconhecimento imediato.

Pooyan (1983) – outro título arcade que ajudava a dar apelo ao Tutor.

Scramble (1982) – jogo de nave espacial, típico dos arcades da época.

Apesar de não ter uma biblioteca extensa, o Tutor se apoiava em jogos que eram adaptações de sucessos dos fliperamas, o que ajudava a atrair crianças e jovens.

Recepção e legado

O Tomy Tutor teve uma recepção modesta. No Japão, onde foi lançado como Pyūta, vendeu cerca de 120 mil unidades, número razoável, mas insuficiente para competir com gigantes como o MSX, que logo dominaria o mercado local. Nos Estados Unidos e no Reino Unido, a máquina foi recebida com curiosidade, mas não conseguiu se firmar diante da força do Commodore 64 e do Apple II, que já estavam bem estabelecidos.

Em 1984 foi lançado seu sucessor, o Tomy MKII, comercializado apenas no Japão e partilhando
a mesma arquitetura básica de 16 bits, baseada em chips da Texas Instruments. As principais diferenças residem no teclado, que passou de um modelo de borracha para um teclado mecânico completo e revisões internas da ROM para incluir suporte a linguagens de programação e software ocidental.

Diferenças Notáveis

Hardware Interno: A placa-mãe do mk II é quase idêntica à do modelo original, sendo o mk II essencialmente um “facelift” focado na ergonomia do teclado.

Firmware: O Pyūta mk II utiliza uma versão da ROM (v2.3) idêntica à do Tomy Tutor americano, o que o torna mais compatível com o software lançado fora do Japão do que o Pyūta original.

Design: O modelo original possui um corpo mais compacto com o teclado integrado de borracha, enquanto o mk II apresenta um design de computador doméstico mais tradicional.

Conclusão Pessoal

O Tomy Tutor apareceu como um visitante, uma máquina curiosa e diferente, não era comum acesso a micros importados, com isso o diferente causava impácto. Mais do que um computador, foi uma lembrança de como os anos 80 foram uma época de experimentação, onde cada empresa tentava inventar o futuro e o Tutor foi a aposta da Tomy nessa corrida.

Essa história voltou a minha memória por ter sido uma inciativa do meu pai em apresentar algo diferente, assim como foi dele a inciativa de me fazer olhar para o MSX com outros olhos. Mas essa é uma outra história…..

Imagens encontradas na internet, assim com informações técnicas, infelizmente não tenho fotos de época para registro dessa inesperada história.

Publicado em Intrusos ;-) | Tags Tomy Tutor outro Japones | Comentários fechados

TecnoWarp

Publicado em 27/02/2026 por Ritcho

A placa aceleradora para Apple II da Tecnobytes

Sim, a Tecnobytes chegou a fabricar uma aceleradora para os microcomputadores da linha Apple II!

Na época eu fazia parte do desenvolvimento de vários produtos da Tecnobytes, como a Classic IDE, também para Apple II, do Expansor de slots para MSX, da V9990 para Amstrad CPC, da própria Tecnowarp entre outros.

A TecnoWarp era uma versão atualizada da TransWarp da Applied Engineering, que foi comercializada nos anos 80 com o objetivo de aumentar significativamente a velocidade de processamento, substituindo o processador padrão de 1 MHz por velocidades de até 3,6 MHz. Elas utilizavam RAM de “alta velocidade” própria e eram compatíveis com a maioria dos softwares.

Quando a Tecnobytes se propõe a fabricar um periférico baseado em algo já existente, ela sempre coloca o seu knowhow a prova e faz alguma melhoria. No caso da TecnoWarp, além de utilizar componentes muito mais modernos que os originais da década de 80 (pode parecer óbvio, mas clonar 100% uma placa é mais simples e rápido do que inventar moda com novos componentes), o “PLUS” da TecnoWarp era o processador que podia chegar até 7Mhz, o dobro da velocidade máxima da TransWarp (podendo selecionar entre 1Mhz, 3,6Mhz e 7Mhz), uma expansão de 512Kb de memória RAM e o botão “TURBO”, para chavear a velocidade a qualquer momento!

TecnoWarp em ação!

Esse vídeo foi logo após a montagem da primeira TecnoWarp. Já estava bacana, tudo funcionava, havia um botão externo para ativar o “modo turbo”, mas ainda precisávamos de mais alguns recursos. Desenhamos então uma segunda placa, mais robusta e completa, com silk preto, linda! Foto? Pois é, não achei… Qualquer hora eu encontro.

Compatibilidade, o X da questão

O grade problema da TecnoWarp foi a Tecnobytes, e isso não é ruim, acredite. Mas como assim? É que a Tecnobytes não queria soltar a placa sem que ela funcionasse em todos os micros que testasse… e foram muitos! Vários amigos enviavam máquinas pra ajudar nos testes: Unitron, TK3000//e, Apple //e original, Exato Pro CCE e enquanto a placa não rodasse liso com o set de programas selecionado, não seria dado o “OK”… E isso acabou virando uma briga de gato e rato. Estabilizava no TK3000, aí o Exato chiava e vice versa. No Apple original sempre funcionou redondo… mas para terras tipiniquins isso não era o suficiente. Chegamos a enviar algumas poucas unidades para alguns felizardos, com a ressalva de que em certas máquinas, na velocidade máxima de 7Mhz, alguns programas poderiam falhar ou travar. Mas definitivamente esse não é o perfil da Tecnobytes. O projeto acabou engavetado e assim está por mais de 10 anos… Sinceramente, eu não me importaria de ter umas travadinhas de vez em quando não… 😀

Splash Screen Inédita

Por falar em 10 anos, esse também é o tempo que um certo código assembly está guardado esperando para estrear numa TecnoWarp… quem sabe o Oazem não tira a poeira do projeto e monta mais algumas? Vai que ele se anima! Mas tem que ter a Splash Screen! Afinal foram algumas noites bolando e programando essa abertura. Ainda fiz um outro programinha com o menu de configuração da TecnoWarp… Qualquer dia eu posto só de curiosidade…

Ritcho Sam e o Apple II

Prometi pro Brandão que ia contar como eu cheguei no Apple II… então, já que estamos falando de Apple, achei o momento conveniente.

Embora o pessoal sempre me ligue mais ao Commodore Amiga ou até mesmo ao MSX, meu primeiro computador foi um clone de Apple II, o Exato Pro MC-4000! Sem drive, sem expansão… só ele e uma TV preto e branco, isso lá pelo final da década de 80 início de 90.

Exato Pro MC-4000
Imagem -> apple2pro.com.br

E o que dava pra fazer com um micro desses sem pelo menos um drive ou fita cassete? Muita coisa! Afinal de contas tinha uma tela preta com um cursor piscando na minha frente, assim como no início da Splash Screen, e um interpretador BASIC esperando que eu o fizesse trabalhar. E como eu fiz esse carinha trabalhar!

Eu chegava do colégio e já começava a programar meus próprios jogos. Uma tarde inteira programando pra jogar por alguns minutos e depois desligar o micro e perder tudo que eu tinha feito. Que dureza! Mas foi assim que eu comecei a gostar de programar e depois se tornou minha profissão. Nada a reclamar!

Alguns (muitos) meses depois eu ganhei um espetacular TK3000//e. Embora minha mãe tivesse dito pra eu escolher o MSX (na época os modelos disponíveis eram o MSX PLUS e o DDPLUS), eu mantive minha convicção e escolhi o TK3000//e, pra variar, sem qualquer expansão ou drive. Só troquei um Exato Pro cansadinho, cheio de mau contato, por um micro novinho.

TK3000//e
Imagem -> anosdourados.blog.br/

Pelo menos dava pra se divertir com a programação de teclas, recurso similar a um COPY and PASTE rudimentar que vinha nesse modelo. Qualquer dia eu faço um vídeo demonstrando. Mas só isso já encarecia o micro uma barbaridade, já que precisava de um Z80A só pro teclado… além desse recurso ainda dava pra acentuar as palavras, coisa difícil na época. Curiosamente o Z80A, utilizado só para o teclado, tinha velocidade de 2Mhz enquanto o WDC 65C02, o processador principal, tinha apenas 1Mhz… 😀

Alguns meses depois, finalmente, ganhei uma interface de drive e um drive de face simples. Pra quem não está familiarizado, a placa mãe do TK3000 (e da maioria dos micros da época) não vinha com uma porta para drive de disquetes, então você precisava comprar uma placa para controlar os discos além, é claro, do próprio drive.

Controladora de drive da Microdigital – Obs! Essa é a minha placa da época mesmo!

Drive de 5.1/4
Imagem -> acervo.rotas.ufg.br

Oh bichinho barulhento esse drive! E como eu disse anteriormente, ele era de face simples, ou seja, só tinha cabeçote de leitura de um dos lados, então ele só conseguia ler/gravar dados em uma das faces do disquete! E como contornar isso? Era só tirar o disquete e colocá-lo com a face para baixo, como se tivesse virando um disco no toca-discos para tocar o lado B (eu ia escrever vitrola, mas ia entregar minha idade…). Porém, antes disso era preciso, picotar o disquete! O disquete tem um sistema de trava contra gravações inadivertidas que é um pequeno corte na lateral que, quando coberto, com uma fita por exemplo, impede que os dados sejam gravados no mesmo. Sem esse corte do outro lado, ao inserir o disquete no drive, era como se ele tivesse protegido contra gravações. Sabendo disso, uma empresa criou uma ferramenta para fazer o corte na posição e tamanho corretos. O Picotex!

Picotex, utilizado para fazer o corte nos disquetes. Ao lado o disco de 5.1/4 já pronto para gravação!
Imagem -> tabalabs.com.br

Pronto! Um novo mundo agora! Podia escrever meus programas e gravar no disco. Que avanço! Nada de perder tudo ao final do dia e claro, agora tinha acesso aos sonhados joguinhos, afinal de contas, ninguém é de ferro.

Algum tempo depois o Beto30 vendeu seu TK3000//e e se desfez em separado de algumas placas de expansão, dentre elas a placa CP/M, que eu acabei comprando.

Cartão CP/M

O cartão CP/M (frequentemente chamada de SoftCard) servia para tornar o Apple II compatível com o sistema operacional CP/M. Ela assumia o controle do barramento do computador, “pausando” o processador original 65C02 para que o Z80 (que vem na placa! a essa altura o TK3000 já era um triple core! kkkk) pudesse rodar o sistema CP/M usando a memória e os periféricos do Apple.

A partir dai eu já conseguia rodar editores de textos mais profissionais, banco de dados como o DBASE-II além de linguagens de programação como o COBOL, FORTRAN, entre outros!

Mais memória, please!

Mas nada disso funcionava muito bem com apenas 64Kb de memória… então a próxima aquisição seria uma sensacional, totalmente excelente, TK WORKS! Muitas buscas semanais no jornão Balcão até encontrar alguma que coubesse nas minhas e$pectativa$.

A TK Works foi uma das placas de expansão mais importantes produzidas pela Microdigital para o TK3000 //e. Ela era uma versão brasileira (clone) da famosa placa RamWorks, originalmente projetada pela empresa americana Applied Engineering (olha ela ai de novo) para o Apple IIe. A versão que eu consegui, de segunda mão, tinha 256Kb, que somado aos 64Kb do micro, me deixava com assombrosos 320Kb de memória RAM! Ual! Além é claro de liberar o recurso de 80 colunas, o dobro do original (cada linha de texto poderia ter até 80 caracteres). Agora ficava bem melhor pra trabalhar, seja no banco de dados, editor de textos ou mesmo programando. Para ativar as 80 colunas no basic, bastava digitar PR#3 e vualá! Sensacional! 😀

Um detalhe importante na época era que essa placa em específico precisava ser instalada no slot zero do micro, deixando os outros 7 slots livres para as outras expansões.

Até que…

Depois disso ainda chegou um monitor de fósforo branco (novidade na época) e uma impressora matricial unidirecional usada (argh!). Claro, pra usar a impressora precisa de uma placa! 😀

E esse setup ficou comigo por cerca de um ano… até que vi todos os meus amigos migrando para o MSX… Acabei me rendendo, vendi quase tudo… ainda tenho alguma coisa original aqui comigo, como a placa de CPM e a placa de drive, mas me arrependo de ter vendido o TK3000, afinal era meu desde zero… mas na época não tinha como ter o MSX sem vender o TK… Pq eu não escutei a minha mãe? 😀

Mas foram momentos bem legais com o Apple, inclusive foi no TK3000 que eu ouvi pela primeira vez um trecho de uma música no computador! Alguém digitalizou um trecho de Alive And Kicking do Simple Minds, coisa de uns 5 segundos de música em péssima qualidade e que ocupava todos os 140kb de um dos lados do disquete de 5.1/4! Mas ficou gravado mesmo na minha memória.

Hoje tenho um TK3000//e Compact na coleção, que comprei meio baleado e fui restaurando… Ele já apareceu aqui no AMX. Quem quiser conferir é só clicar aqui!

Qualquer dia eu conto como o MSX surgiu… se foi… e então chegou um outro carinha que nunca mais foi embora.

Hoje todos eles convivem por aqui pacificamente…

Publicado em Apple ][ | Tags AMIGA, Apple, Apple II, MSX, Oazem, Tecnobytes | 2 Comentários

“Claudinha”, o Hotbit da feirinha!

Publicado em 13/02/2026 por Daniel Campos

Algumas semanas atrás, fazendo o costumeiro passeio pela feirinha de São Cristóvão, no domingo de manhã, acabei encontrando este desamparado no chão da feira.

O achado…

O micro em si estava em péssimo estado, com a tampa superior quebrada, faltando a barra de espaços e bem sujo. Ele vinha acompanhado de um drive e duas interfaces TPX. Depois de muito pechinchar com o vendedor, notei que o micro estava aberto e resolvi verificar se a placa ainda estaria inteira e em boas condições antes de fechar o negócio. Quando abri levei um susto com a imagem abaixo.

Realizando o que estava na minha frente, pedi logo o PIX do vendedor e fechei o negócio.

A Restauração…

Chegando em casa, comecei logo o processo de desmontagem e limpeza habituais, até para entender com o que estava lidando ali.

Desmontagem e limpeza:

O Hotbit veio com a figurinha da Claudia Ohana que foi recortado de alguma revista da época e colada no gabinete. Tinha também a figurinha do Lion. A partir deste momento, apelidei o Hotbit carinhosamente como “A Claudinha”. 😀

Havia muito coisa o que fazer, primeiro seria uma limpeza geral e verificar os itens internos, que como já era de se esperar, tinha várias coisas para reparar.

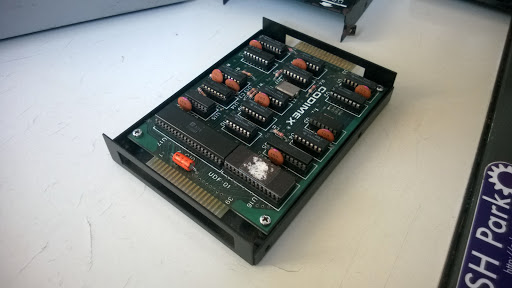

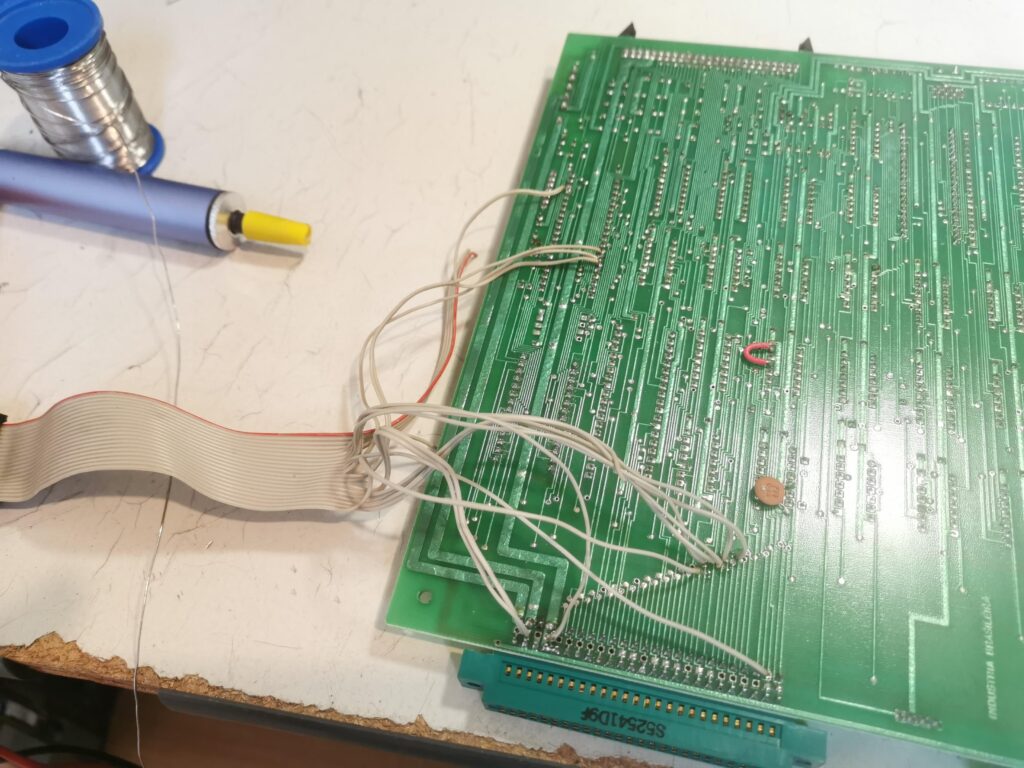

Cabeleira na entrada da ROM, vários wirewraps soltos e soldas deprimentes na placa. Esse ia dar trabalho!

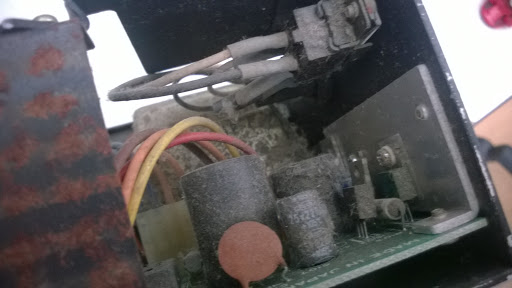

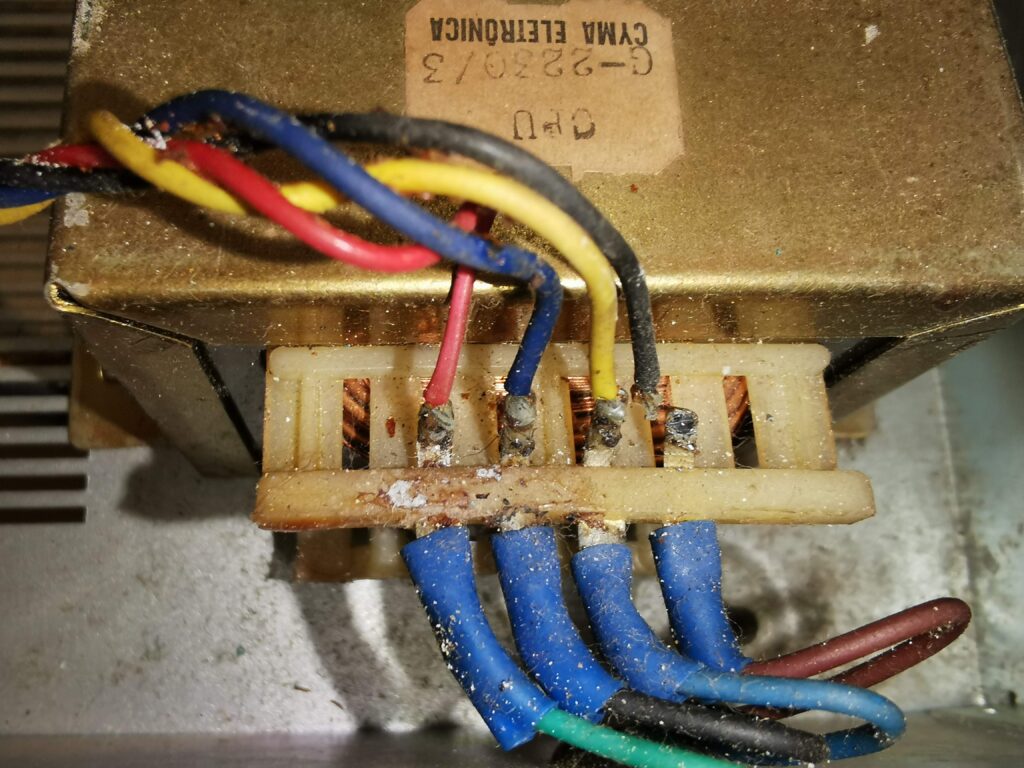

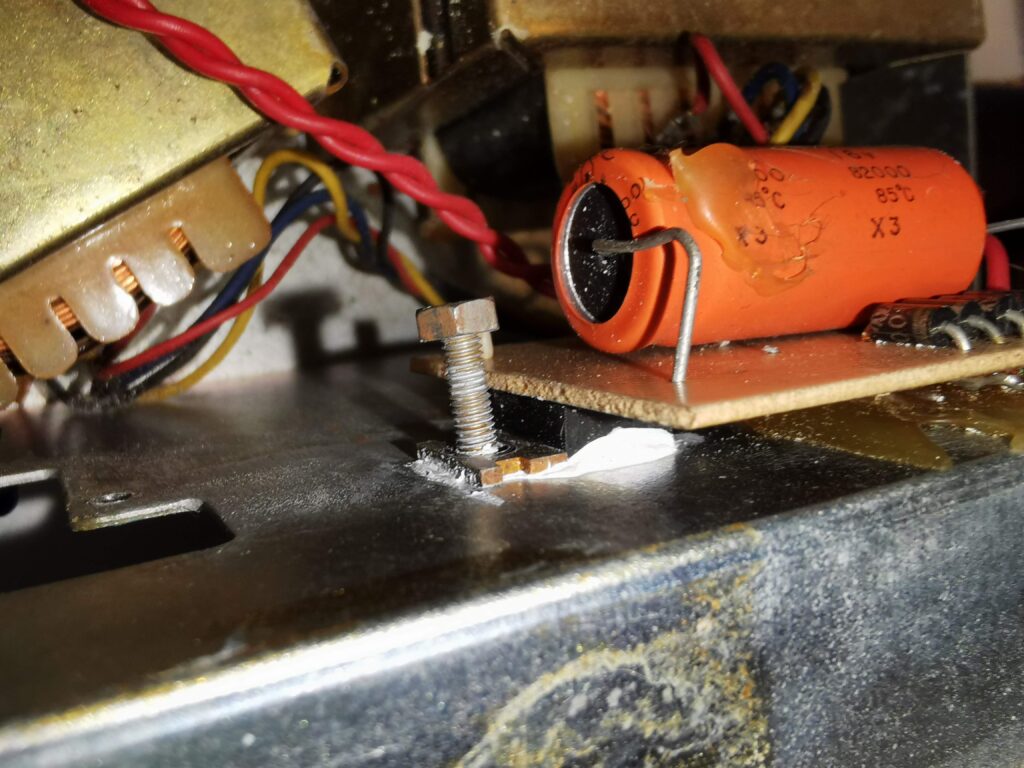

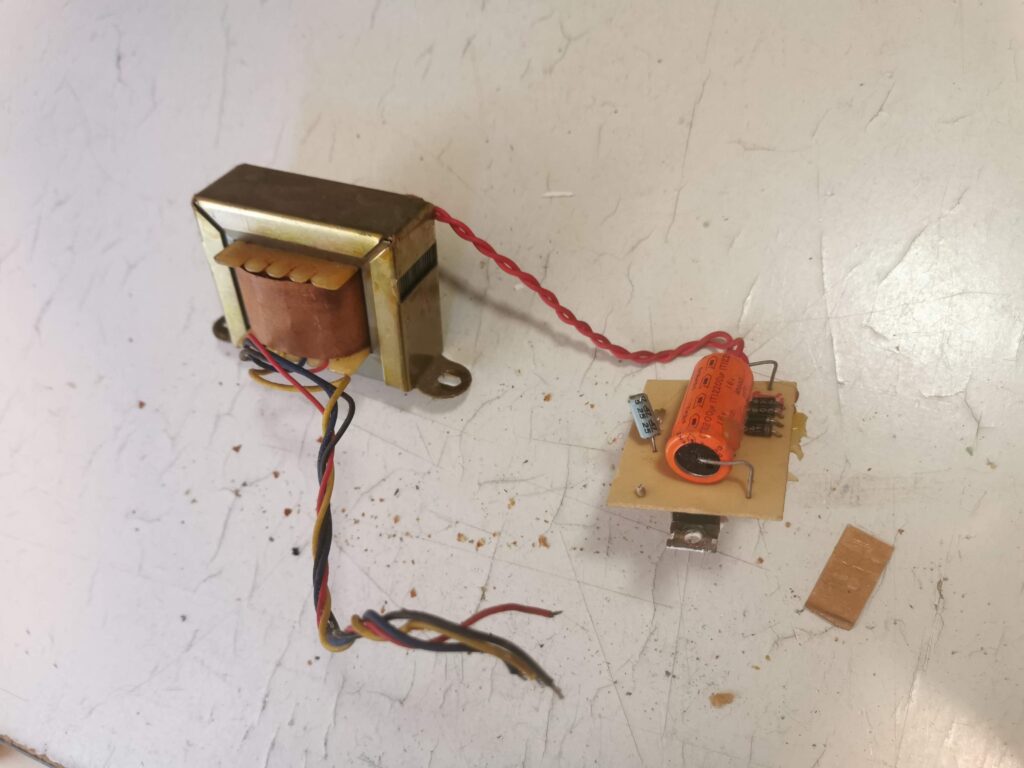

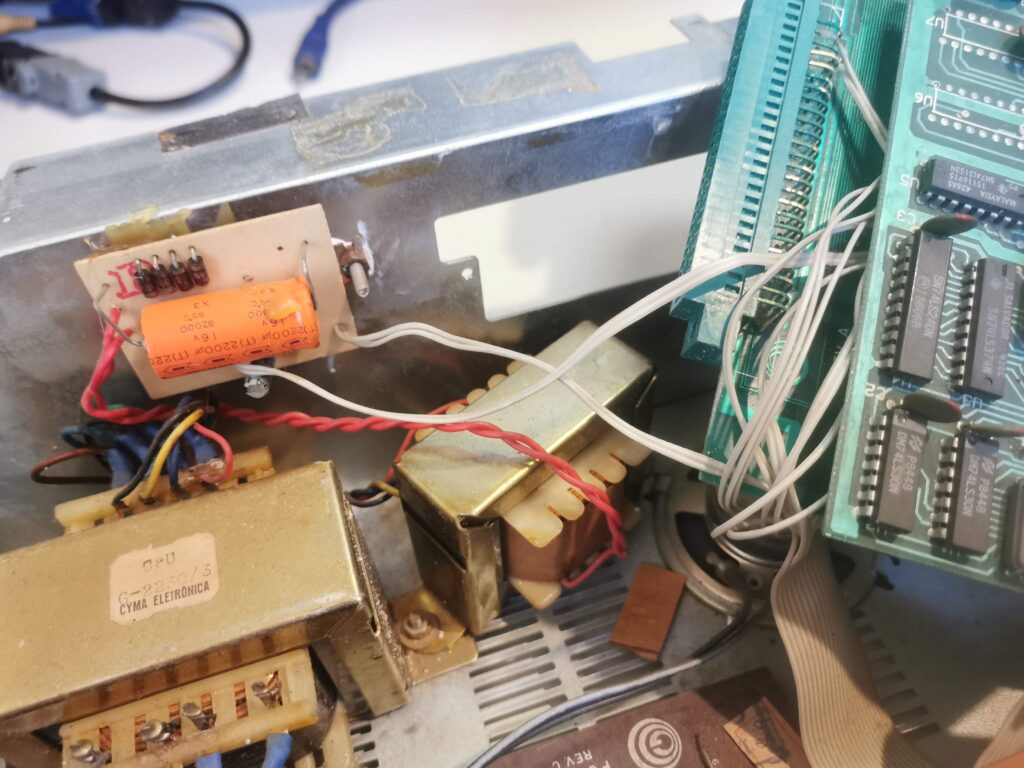

Fonte modificada e analógica própria, feita pela ACVS, especialmente para o Hotbit (falarei mais sobre ela a frente).

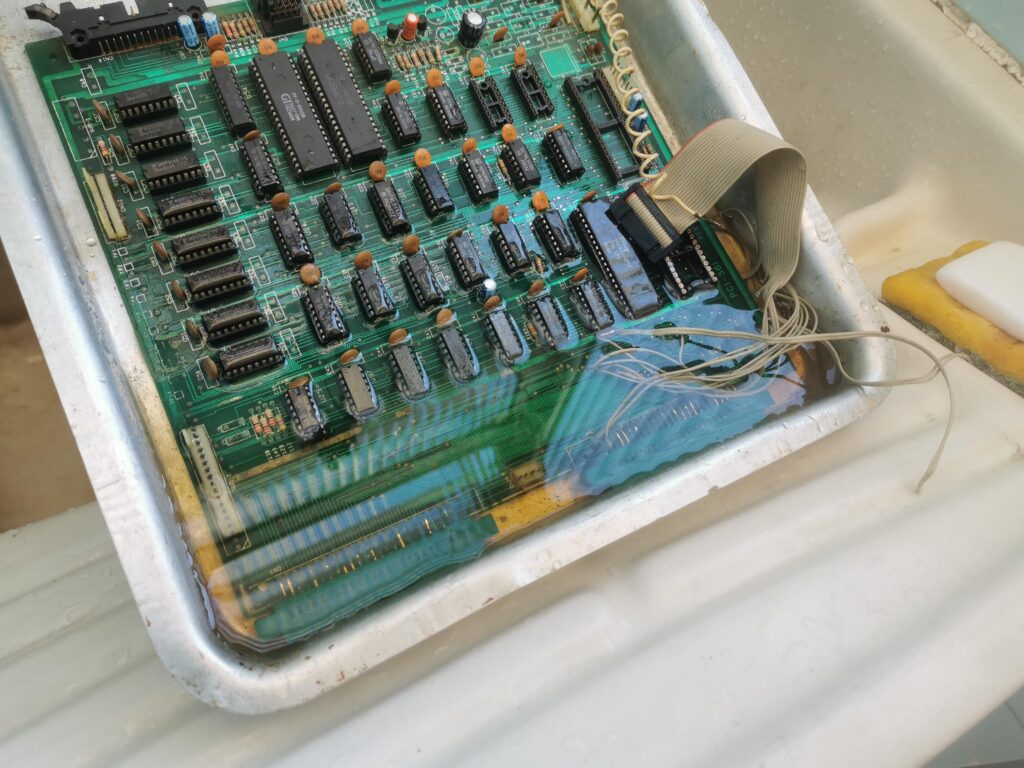

Tudo muito sujo e foi para o costumeiro banho.

Reparo:

Comecei por verificar as ligações dos cabos flat que ligavam a placa do kit com o a placa do Hotbit. Alguns wirewraps estavam soltos, normal devido ao estado que a máquina chegou, e na própria placa do Hotbit existem trilhas que foram danificadas no momento da instalação do kit e foram remendadas com mais wirewrap. Os CIs originais (VDP 9928 e as VRAMs) haviam sido cortados da placa e o flat soldado por cima das soldas originais. Processo padrão de instalação desses kits nos anos 80/90. Coisa linda! #sqn

A saída de video estava com uma solda tenebrosa. Refiz já colocando um conector de barra de pinos para já ficar prático.

Mesmo após minuciosa verificação e rechecando todas as conexões, o micro insitia em não ligar. Sempre apresentando a mesma tela preta. Procedi então para testar os CIs raspados do Kit AC-88. Consegui a lista dos CIs originais no blog do Rafael Bass. No final, acabei trocando os CIs U11 (74LS04), U6 (74LS273), U20 (74LS175) e U21 (74LS138). Durante os testes, o regulador LM723 da fonte se rendeu também e tive que trocar.

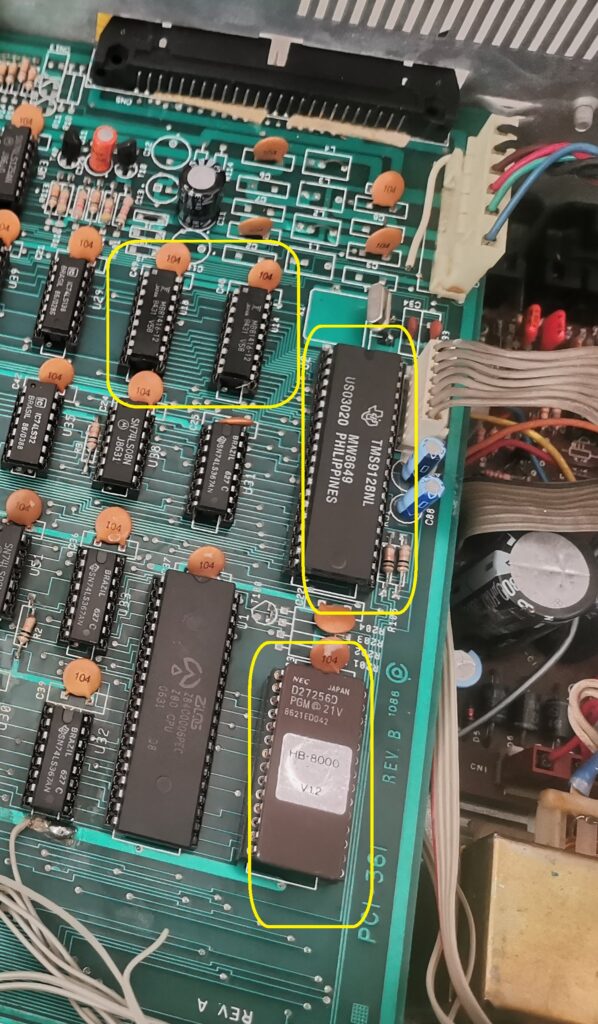

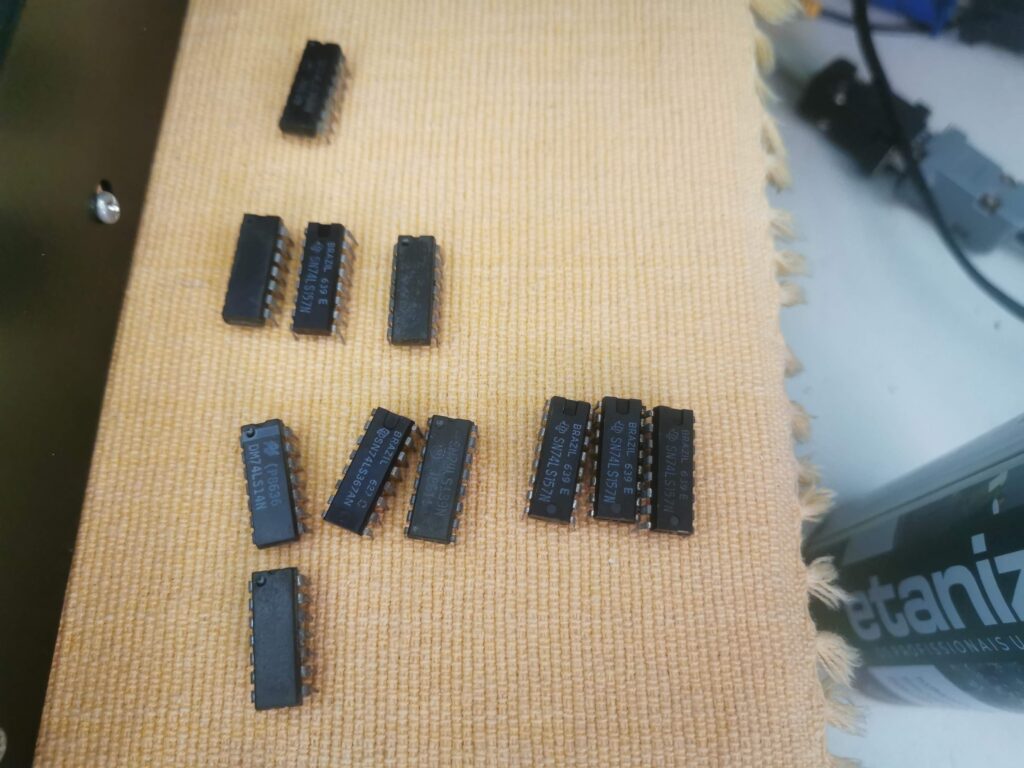

Mesmo com todos os CIs defeituosos trocados, o micro se recusava a dar tela. Com as dicas providenciais do meu amigo André Tavares, comecei substituindo as ROMs do kit pela ROM original do Hotbit. Com isso já houve uma mudança e o micro finalmente ligou.

Continuando o troubleshoot, foi indicado o uso da Subrom hackeada para os kits de cartucho, existente no site do Bass, e que não necessita que a parte de relógio do kit esteja funcional para que o micro inicie. Com isso o micro finalmente nasceu em modo MSX2. EBA!

Depois de ter funcionado perfeito com a Subrom com o hack “sem relógio”, a suspeita final caiu na SRAM 6514, presente no kit, e que eu não possuía meios para testar. Acabei adquirindo duas unidades para realizar mais testes.

Chegada as SRAM 6514, troquei e, para minha surpresa, continuou não funcionando com a Subrom baixada do site da MSXPro. O micro só funcionava perfeito com a Subrom hackeada.

Em resumo, logo no início do reparo, já havia verificado as ROMs do kit e comparei com os arquivos da AC-88 existentes na MSXPro, porém os arquivos existentes lá eram do kit AC-88+ (kit MSX2+) e não eram iguais ao meu kit AC-88 (kit MSX2). Isso me passou completamente desapercebido (garotiei!) e acabei comparando essa ROM com a original do meu kit. Logicamente a mesma tinha diferenças, e ao meu ver, pareceu que a Subrom original estava com problemas. Acabei regravando essa do kit 2+ e levei uma surra até descobrir que essa não era a Subrom correta. No final de tudo regravei a Subrom original que havia vindo no kit, e a mesma funcionou de primeira e como uma luva!

Abaixo segue a Rom e Subrom originais deste kit AC-88 para o Hotbit:

AC-88_Hotbit Descarregar

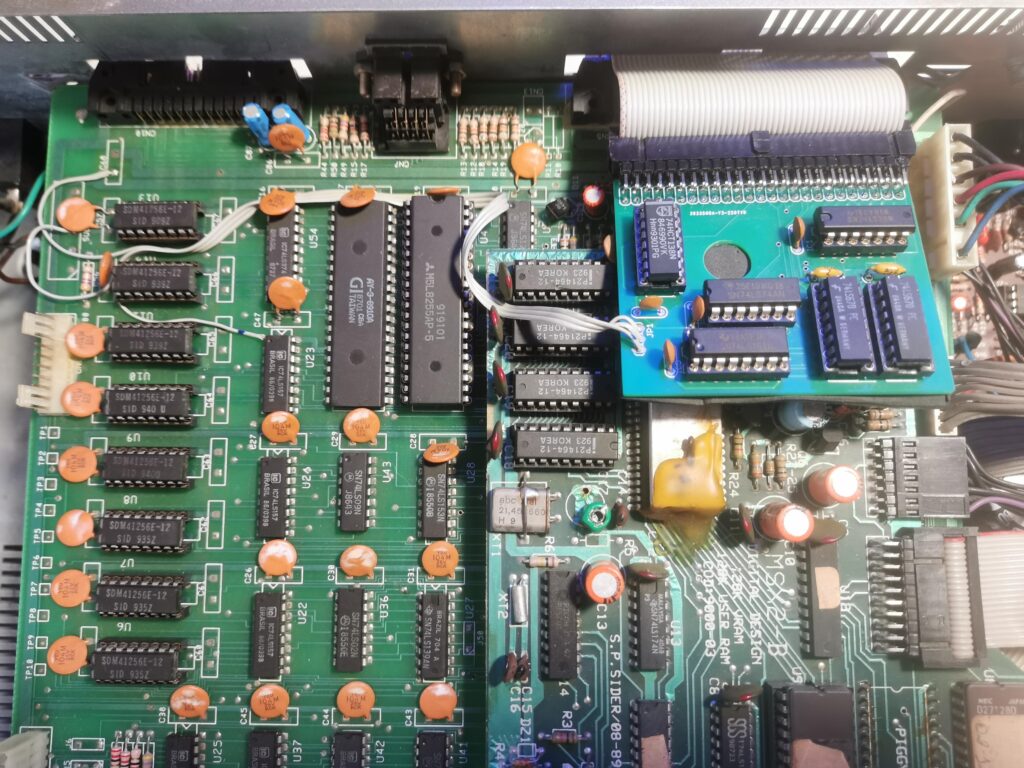

Instalação do kit AC-88 no Hotbit:

Sei que em outros sites já existe a informação sobre a instalação do kit AC-88, mas nesses o foco era sempre na instalação para o Expert. Vou mostrar aqui um pouco de como está instalado neste Hotbit.

Todos os pinos dos flats CN1 e CN2 vão conectados em algum ponto da placa do Hotbit. Para as devidas ligações siga as tabelas abaixo:

Conector CN1:

Pino:	Conexão:	Sinal:
1	VCC	5V
2	VCC	5V
3	Pino 2 da ROM	A12
4	Pino 27 da ROM	A14
5	Pino 3 da ROM	A7
6	Pino 26 da ROM	A13
7	Pino 4 da ROM	A6
8	Pino 25 da ROM	A8
9	Pino 5 da ROM	A5
10	Pino 24 da ROM	A9
11	Pino 6 da ROM	A4
12	Pino 23 da ROM	A11
13	Pino 7 da ROM	A3
14	Pino 22 da ROM	OEROM
15	Pino 8 da ROM	A2
16	Pino 21 da ROM	A10
17	Pino 9 da ROM	A1
18	Pino 20 da ROM	CSROM
19	Pino 10 da ROM	A0
20	Pino 19 da ROM	D7
21	Pino 11 da ROM	D0
22	Pino 18 da ROM	D6
23	Pino 12 da ROM	D1
24	Pino 17 da ROM	D5
25	Pino 13 da ROM	D2
26	Pino 16 da ROM	D4
27	GND	Terra
28	Pino 15 da ROM	D3
29	GND	Terra
30	GND	Terra
31	GND	Terra
32	GND	Terra

Conector CN2:

Pino:	Conexão:	Sinal:
1	Para a trilha que ia para o pino 4 do slot	/SLTSL
2	Pino 15 do Slot	/RESET
3	Pino 14 do Slot	/RD
4	Pino 13 do Slot	/WR
5	Pino 16 do CI 9128 (VDP)	/INT
6	NC
7	Pino 37 do CI 9128 (VDP)	Clock
8	Pino 18 do Slot	A15
9	Pino 14 do CI 9128 (VDP)	/CSW
10	Pino 15 do CI 9128 (VDP)	/CSR
11	Pino 11 do Slot	/IORQ
12	Pino 9 do Slot	/M1
13	Pino 4 do Slot	/SLTSL
14	NC

Depois de ter visto a tabela acima você deve ter se perguntado: Ok. Ligar aos pinos do slot, mas QUAL slot ? Bom, o processo de instalação do kit fará que um dos slots físicos do micro venha a ser expandido no processo. Sendo assim, você deverá escolher qual dos slots será feita a instalação do kit, e consequentemente qual ficará expandido em definitivo. Lembre-se que depois de feita a instalação, se desejar utilizar um expansor de slots externo, terá que ser sempre conectado no slot que não foi expandido. Exemplo, se for utilizar um mini-expansor externo, igual ao expansor da ACVS, o mesmo só consegue ser fixado de forma adequada no slot 2 (lateral) do Hotbit, logo o mais apropriado seria expandir o slot 1 (superior). Agora, se você deseja utilizar um modelo de expansor que possua uma interface e cabo flat para ligação, como no caso do expansor DDX ou da Tecnobytes, tanto faz o slot que irá expandir, pois esses expansores não tem limitações físicas e podem ser ligados sem dificuldade em qualquer um dos slots. No caso deste micro, o kit já veio instalado no slot 2 (lateral).

Outro detalhe importante é que a trilha que vai para o Pino 4 do Slot (/SLTSL) a ser expandido/instalado o kit, deverá ser cortada/interrompida, e o fio que vem do Pino 13 do conector CN2 deverá ser ligado na parte da trilha que vai para o slot físico e o fio que vem do Pino 1 do Conector CN2 deverá ser ligado na continuação da trilha do Pino 4 que vai internamente para o micro. Os demais pinos do conector CN2 apenas interceptam os pinos do slot e alguns pinos do VDP antigo, logo podem ser soldados diretamente nos pinos ou, como no meu caso, ligados diretamente nas trilhas através das várias ilhas de passagem existentes logo após a saída do slot. No caso do conector CN1, todos os pinos do mesmo vão conectados ao espaço da ROM original do micro. Na foto abaixo mostro o exemplo de como ficou o meu micro após a ligação de todos os fios do flat.

UPDATE: Depois de alguns dias sofrendo com parte da cabeleira (mostrada acima) se soltando cada vez que abria o micro e também do flat do CN1 que já estava quebrado na dobra causando mau contato, resolvi refazer toda a instalação do CN1.

Primeiro trabalho, remover o flat original soldado no kit.

Próxima parte era remover a instalação antiga do CN1 preso na ROM e realizar as novas ligações com o flat novo.

Uma descoberta interessante deste Hotbit, é que o Ademir Carchano projetou uma nova placa analógica para a saída de video do micro. A analógica original do Hotbit recebe o sinal em video componente (Y, B-Y e R-Y), enquanto que o Kit AC-88 gera o sinal em RGB. Logicamente uma nova placa analógica precisou ser criada. Os testes feitos com o micro mostraram que a mesma ficou muito bem construída e, tanto no RF quanto no video composto, a imagem gerada é de uma qualidade incrível!

Abaixo colocarei a pinagem do conector CN3 que leva os sinais de video para essa nova placa analógica.

Conector CN3:

Pino:	Sinal de saída:
1	GND
2	GREEN
3	GND
4	BLUE
5	GND
6	RED
7	GND
8	Y (Luminância)
9	GND
10	CSYNC

Estética:

Com o micro já funcionando, parti para melhorar a parte estética. Inicialmente pensei em realizar um “Retrobright” no gabinete, porém devido a experiências passadas com esse processo, no qual o amarelamento reaparece depois de algum tempo, acabei desistindo da ideia.

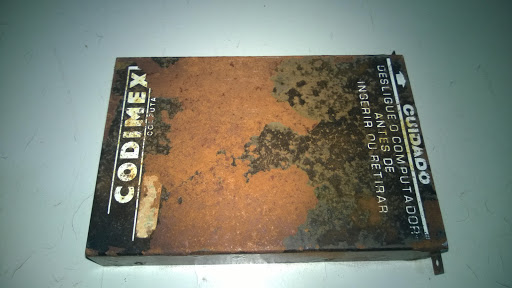

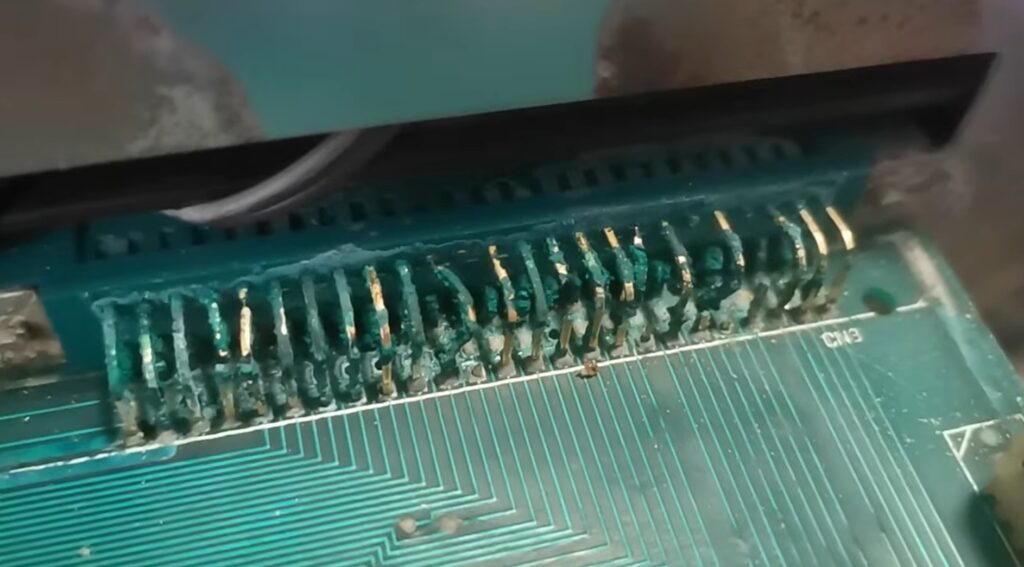

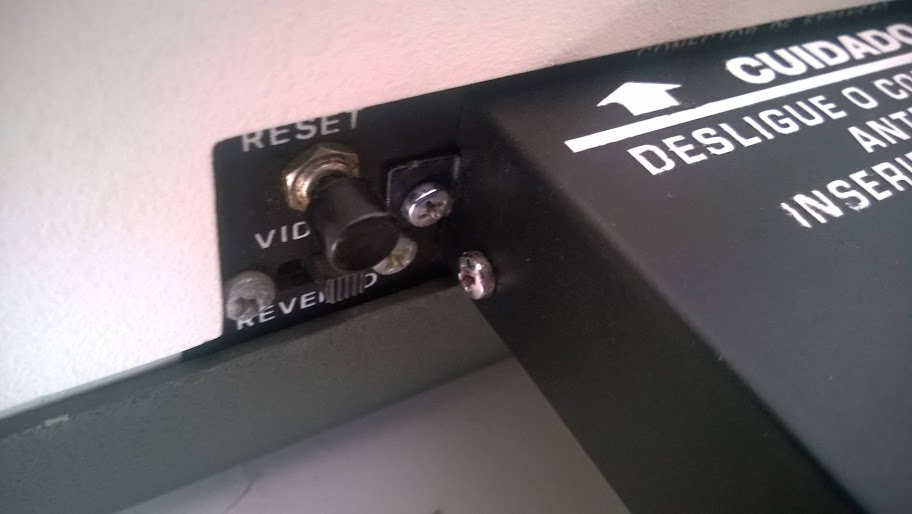

Foi feita a reparação de um dos pinos da entrada de cartucho superior, que encontrava-se quebrado. Realizei também a compra da barra de espaço faltante. Gostei do produto, pois veio até com as palhetas de suporte laterais e também com palhetas reservas.

O cabo de força do Hotbit também teve que ser encurtado, pois a dobra na entrada do micro estava quebrada e causando desligamento do mesmo caso movimentasse o cabo. Esse problema é comum nos cabos de força dos Hotbit. Basta puxar o cabo um pouco para dentro, cortar a parte afetada e resoldar a nova ponta. A tomada anos 70 resolvi manter, devido ao caráter tosco e histórico. 🙂

Era chegada a hora de refazer a identidade do Hotbit, que era a figurinha da Claudia Ohana, que foi retirada de uma revista da época (?), mostrando a imagem da mesma no aplicativo Video Graphics no MSX. Com a ajuda do amigo Gustavo Rybarczyk (que adora emuladores rs), solicitei a ajuda de tentar carregar esse Video Graphics no emulador de MSX. Abrindo o programa, não é que a imagem da Claudia Ohana estava lá!

Não ficou o Hotbit mais bonito do mundo, mas foi recuperado com dedicação e carinho. Agora é usá-lo como um bom MSX2 deve ser usado!

Abs,

Daniel

Publicado em MSX | Tags AC-88, ACVS, TPX | 1 Comentário

Recuperando etiquetas de cartuchos

Publicado em 10/02/2026 por Daniel Campos

Vez ou outra acabo arrumando, seja na feira ou com amigos, cartuchos variados de MSX, Atari ou outras linhas. Na maior parte das vezes os cartuchos vem sem label ou com o mesmo em estado deplorável.

Para alguns deles é fácil, pois algum bom samaritano já refez o label e publicou em sites como a MSX Pró ou o no Datassete. Porém, para aqueles que ainda não possuem label publicado, eu tenho recorrido a ajuda providencial da IA (ChatGPT ou Gemini) para recriar com um bom resultado as mesmas. Mesmo a IA ainda não sendo capaz de recriar com precisão certos labels, acabo tendo que dar aquele arremate final ou, em alguns casos, tendo que melhorar bastante o que a IA entregou.

Etiqueta da interface DDX original e já refeita.

Interface DMX e Megaram Disk DDX também refeitas.

Essa foi feita com ajuda da IA. Interface HB-3600 da Epcom/Sharp.

A impressão eu faço a laser em papel etiqueta da Pimaco. O segredo para ficar bonito e durável é aplicar um famoso “contact” e plastificar as etiquetas. Se não fizer isso, a impressão a laser acaba soltando do papel após algum tempo devido ao manuseio do cartucho.

Etiquetas de “fitas” da Video Arte refeitas também.

Outro lote de interfaces DDX e uma rara Megaram da Conector com a etiqueta refeita por IA.

Duas interfaces TPX, uma com etiqueta e outra sem. Ganhou etiqueta nova também.

Seguem abaixo os links para as etiquetas refeitas por mim.

Etiqueta Video Arte

Etiqueta Interface HB-3600 Epcom

Etiqueta Megaram Conector

Etiqueta Interface TPX

Enjoy!

Abs,

Daniel

Publicado em Intrusos ;-), MSX | Tags Atari, Conector, DDX, DMX, EPCOM, MSX, TPX, Video Arte | 2 Comentários

Retorno às Origens – TK2000 MICRODIGITAL

Publicado em 01/09/2025 por Brandão

UM POUCO DE HISTÓRIA

Novamente retorno as minhas origens, dessa vez com o TK2000, meu primeiro micro, que ganhei em 1984 e marcou o início do meu contato com a informática.

Confesso que perturbei meu pai, falando de computadores por quase um ano, pedia quase todo fim de semana que me levasse na Tele Rio, Mesbla, Ponto Frio e onde mais tivesse computadores nas vitrines ou em mostruários de lojas.

Finalmente o dia chegou, seria um presente combinado de natal e aniversário. Sai com meu pai em um sábado, não lembro o mês, mas seguimos em direção ao shopping Rio Sul, no Rio de Janeiro e o micro foi comprado na Color Center, loja com forte foco em venda de máquinas fotográficas, filmes e revelações, que também vendia produtos eletrônicos, como som, video games e computadores.

O FABRICANTE

Fundada em 1981 pelos irmãos George Kovari, Thomas Kovari e um terceiro sócio, que se mantem anônimo, a Microdigital Eletrônica Ltda foi uma das principais fabricantes de computadores pessoais durante os anos 1980. As empresas brasileiras foram beneficiadas pela reserva de mercado imposta pelo governo militar, que tinha como meta desenvolver tecnologia no Brasil, mas na prática pouca coisa foi efetivamente criada do zero, as empresas mais populares disponibilizaram clones de máquinas grigas e entramos nesse mundo atráves delas.

A Microdigital lançou diversos produtos que ficaram muito conhecidos, como os TK80 e TK82 (clones do Sinclair ZX80), TK82C, TK83 e TK85 (Clones do Sinclair ZX81), TK90X e TK95 (clones do ZX Spectrum, também fabricados pela Sinclair), TK2000 (Apple Compatível), TK3000 IIe e TK3000 IIe Compact (clones dos Apple IIe) e TK EXended (Versão do PC XT). A sigla TK, foi utilizada em quase todos os produtos e seu significado já é bastante conhecido, referindo-se as iniciais do Thomas Kovari.

APRESENTAÇÃO

O TK2000 foi apresentado ao público na 3ª feira Internacional de Informática, em outubro de 1983 no Parque Anhembi, em São Paulo. A Microdigital tinha como objetivo disponibilizar um computador pessoal com recursos para aplicações profissionais leves e que tivesse disponível uma boa gama de programas, além da possibilidade de lazer com jogos colorido em alta resolução.

COMPATIBILIDADE

Anunciado como um Apple II compatível, teria disponível programas Apple DOS e Apple II Plus, que o tornavam uma boa opção de entrada. Entretanto sua compatibilidade era parcial com softwares e hardwares, e muitos programas não rodavam ou só funcionavam com adaptações.

O interpretador de linguagem BASIC era integrado e compatível com o Applesoft BASIC, contudo alguns comandos eram inexistentes ou possuíam comportamento diferente no Apple original.

Outros pontos de incompatibilidade ocorriam durante acessos direto à memória, devido a forma como ela estava organizada, também em função de diferenças em sua ROM e por ter apenas um slot de expansão, podendo ser um limitador para usuários mais profissionais.

CARACTERÍSTICAS

SOFTWARE RESIDENTE EM ROM

FONTE DE ALIMENTAÇÃO

ORIGEM DO PROJETO

O TK2000 de fato foi um clone do Micro Professor II (MPF-II), lançado em Taiwan pela Multitech (futura Acer) em 1982 e projetado para ser compatível com o Apple II, porém com uma arquitetura simplificada, suprimindo algumas características do modelo original, com isso tendo uma compatibilidade parcial.

O design do TK2000 foi inspirado no gabinete do ATARI 1200XL, com diferenças nos conectores laterais e traseiros.

LANÇAMENTO

Oficialmente o lançamento para o mercado foi em 15 de março de 1984, com algumas mudanças visuais na diagramação. A Microdigital obteve com o TK2000 um relativo sucesso de vendas, tornando a máquina uma boa opção de entrada para novos usuários.

Imagens de divulgação que saíram nas revistas da época, como a Micro Sistemas, Info, Microhobby, Micro Bits, Micro Mundo, Micro & Vídeo, entre outras.

TK 2000 COLOR

ENTRADAS E SAÍDAS

Saídas de vídeo e entradas de K7

MAPA DE MEMÓRIA DO TK 2000

TODAS AS VERSÕES

Em 1985 a Microdigital lança o TK2000 II com duas novas revisões, uma de 64k e outra com 128K, aumentando mais ainda o foco profissional e com isso ganharia tempo para o lançamento do TK3000 IIe, que vinha sendo desenvolvido pela empresa e seria o primeiro clone do Apple IIe no Brasil.

TK 2000 II 64k

O TK 2000 II 64k e o TK2000 original, basicamente eram a mesa máquina, a Microdigital teria vindo com uma estratégia de marketing informando a ocorrência de aperfeiçoamentos na versão II de 64K, além de mudanças nas inscrições do gabinete.

Entretanto no apêndice G do manual técnico do TK2000 II, existe a seguinte informação sobre diferenças entre as máquinas, com a incorporação de 16k de memória RAM dinâmica:

TK 2000 II 128k

O TK2000 II 128k possuía duas revisões conhecidas:

A TD112, uma placa de expansão de 64k (baseada na Saturno 128, uma expansão de RAM do Apple II+), conectada a placa mãe padrão usada pelos TK2000 e TK2000 II 64k, obtendo 128k.

E a revisão TD122, com todos os componentes na placa mãe, acabando com adaptação de uma placa satélite.

TD112

TD112

TD122

No apêndice H do manual técnico é possível verificar como está organizado a expansão de memória do TK 2000 II 128k:

INTERFACE DE DISCO

A Microdigital lançou uma interface de disco padrão Apple II, para TK2000 e durante as pesquisas identifiquei duas versões:

TD-0J1

P01-11/4M

SISTEMA OPERACIONAL

Junto com a Interface de disco, foi lançado o sistema operacional TK-DOS 3.3, compatível com o DOS 3.3 do Apple II. O TK-DOS é exclusivo do TK-2000 em função das diferenças de endereços de memória com o Apple.

Os comandos do TK-DOS são os mesmos do DOS 3.3 do Apple, incluindo qualquer operação nos disquetes padrão DOS 3.3.

Não há comandos no TK-2000 para acessar o slot lateral diretamente como é feito no Apple II através dos comandos PR# e IN#, e para realizar o boot e carregar o sistema TK-DOS, foi introduzido o comando DSK, bastando carregá-lo de disquete com o sistema.

O carregamento do TK-DOS na memória, o aloca em região da segunda página de vídeo ficando impossibilitado de se utilizar o comando MP e acessar a página HGR2, caso a segunda página de vídeo seja acessada, o TK-DOS será corrompido na memória.

Umas informação importante é que o slot lateral do TK-2000 representa o slot 2.

INTERFACE SERIAL ASSÍNCRONA RS-232C

A Microdigital desenvolveu uma interface serial assíncrona RS-232C, onde podem ser conectados impressora, modem externo ou até comunicar com outra interface serial. A interface é inserida no slot lateral e contém um conector DIN para realizar a conexão com outro equipamento.

Interface RS232C

JOYSTICKS MICRODIGITAL – TK-STICK

Foram disponibilizados em duas cores, branco e preto, para serem conectados

na entrada lateral esquerda do gabinete.

FIM DA FABRICAÇÃO

Em 1987 o TK2000 foi descontinuado e alguns motivos podem ser destacados, como não ter uma base de softwares robusta, a maioria de seus programas estavam em fitas cassete, com poucos títulos em disquetes e crescimento de demanda por aplicações que seu sucessor, o TK3000 estava apto a cobrir, principalmente por sua compatibilidade com o Appel II, sem restrições e mais adaptado ao mercado.

Publicado em Apple ][ | Tags Históriado TK2000 | Comentários fechados

Modificando um MSX Sakhr AX-370

Publicado em 27/08/2025 por Daniel Campos

Introdução

Recentemente recebi, vindo do Egito, um MSX “Kibe” Sakhr AX-370. Ele foi comercializado no Egito (e outros países árabes) com a marca Sakhr Computers, que era de uma empresa do Kuwait de nome Al Alamiah co.

Este modelo em específico foi fabricado no Japão, pela Sanyo, e a placa interna do micro é praticamente a mesma dos modelos Sanyo Wavy70FD e 70FD2. Ele foi lançado como um MSX2, porém internamente ele já é praticamente um MSX2+, inclusive já possuindo um VDP 9958 na placa originalmente.

Realmente o modelo é visualmente idêntico aos Sanyo Wavy70.

Abrasileirando…

Algumas coisas me incomodavam neste MSX:

A seleção de programas árabes que vinha na ROM original, interferia no carregamento da máquina com outros dispositivos.
O micro é original em frequência 50Hz, como os micros europeus e argentinos. Para quem nasceu e cresceu usando um MSX em 60Hz, isso é uma coisa que detona a experiência de uso.
Video composto original está em PAL europeu, o que nenhuma das minhas TVs consegue exibir.
Este micro tem todas as posições na placa para a instalação da MSX-MUSIC interna (som FM), que vinha de fábrica nos Wavy70FD, porém neste modelo foi removido.
O micro deve ter ficado enterrado em alguma tumba egípcia úmida (rs) e estava com bastante oxidação na placa de suporte dos drives.

Tendo estas considerações em vista, resolvi abrasileirar um pouco este micro para que ficasse o mais próximo possível as minhas necessidades de uso.

Uma coisa boa, o micro já veio de fábrica com 128K de RAM.

Alteração de ROM e mudança para 60Hz

Primeira parte das melhorias seria a mudança na ROM do micro para a remoção do conteúdo árabe e também mudança para 60Hz, o que em MSX2/2+ é realizada com alteração na ROM.

Diferentemente do seu irmão japonês, Wavy70FD, este micro possui apenas uma única Mask Rom 23C2001, de 256Kb, com todo o conteúdo do micro. A única opção que havia imaginado, seria conseguir uma EPROM 27C2001, que seria pino compatível com essa Mask ROM original.

Após um tempo, me veio na cabeça que eu tinha uma quantidade considerável de Flash ROMs removidas de placas de PC antigas. Depois de testar algumas, consegui achar uma Flash que é pino compatível com a Mask ROM original, a flash EN29F002N, também de 256Kb. Essa seria perfeita, pois é rapidamente regravável no meu gravador de EPROMs e ideal para os testes que viriam a seguir.

Depois de fazer a extração da ROM original, o desafio seria entender como o arquivo era subdividido internamente, já que qualquer tipo de alteração teria que ser replicada nas mesmas posições. Graças a um usuário, no fórum da MSX.org, que já havia realizado esse serviço, conseguimos então entender como os componentes da BIOS e programas em árabe vieram subdivididos na ROM do micro.

O conteúdo em árabe e programas adicionais pouco importavam, mas saber quais posições da ROM dariam acesso a um determinado slot/subslot, isso sim era importante. Ou seja, para incluir novos dados teríamos que manter/criar os espaçamentos vazios no arquivo, preenchendo com FF em um editor Hexa.

50 => 60Hz

Feito isso, chegava a hora de modificar a BIOS para entrar no boot em 60Hz ao invés dos 50Hz originais. Após estudar um pouco o excelente livro de referência MSX BIOS que traz toda a listagem comentada da BIOS do MSX, descobri que o byte 002B é onde é feita a mágica para a MSX-BIOS.

Contudo, mudando apenas esse byte, não foi o suficiente, pois a subrom também interfere nessa seleção entre 50/60Hz. Pesquisei em diversos lugares, porém não achei documentação em onde alterar isso na subrom. Mas graças novamente aos magos da MSX.org, neste caso do user NYYRIKKI, consegui um hack feito por ele e que deixava a subrom em 60Hz por padrão e ainda dava a opção de com a tecla H pressionada no boot, entrar em 50Hz. Fiz o hack na própria subrom original e funcionou como uma luva!

Posteriormente, depois de ter tido todo esse trabalho para modificar a ROM original, acabei descobrindo um outro usuário que havia adaptado a BIOS do Sanyo Wavy70FD (MSX2+) para rodar no AX-370. Porém esta ROM tinha o “problema” de praticamente transformar o AX-370 em um micro japonês, com todos os caracteres e caracterísiticas próprias. Como eu já possuo um Sanyo Wavy70FD em minha coleção, acabaria sendo mais do mesmo, e ainda traria o problema dos caracteres japoneses. Usando a BIOS original do micro, que era uma BIOS internacional, a esmagadora maioria dos caracteres em português foram mantidos e praticamente todos os demos em português da época, rodam praticamente perfeitos. Desta ROM modificada, mantive alguns adendos que o autor havia incluso, como o FM BASIC, já que estava programado a montagem do circuito na placa (a seguir), o programa Teste RAM, que agora pode ser carregado diretamente da BIOS pelo comando CALL TESTR, e apropriadamente também já que o micro é egípcio, o jogo King’s Valley pelo comando CALL KVALL. A minha ROM customizada ficou então organizada como na figura abaixo.

Deixo aqui então para quem quiser experimentar em seu próprio AX-370 a minha ROM modificada para download.

Video Composto em PAL-M

Outra coisa que incomodava era o video composto do micro vindo em PAL europeu. Infelizmente nenhuma das minhas TVs ou monitores atuais suportam PAL B/G. Esta modificação é a mais simples de todas bastando apenas trocar o cristal original 4.4336 (PAL), que fica ao lado do modulador MC1377, para o padrão nacional 3.5756 (PAL-M). Após a troca ligue o micro e ajuste o trimpot VR101.

Só trocar esse cristal original pelo PAL-M e ajustar o trimpot ao lado.

Obs: Para quem quiser colocar em NTSC, como no Sanyo Wavy70, basta trocar o cristal pelo NTSC (3.5795) e adicionar um jumper na posição J1110 ao lado do pino 20 do 1377 de forma a aterrar o mesmo.

Montando o MSX-MUSIC

Como falado anteriormente, neste micro foram utilizadas as placas do Sanyo Wavy70FD e que vem de fábrica com o padrão MSX-MUSIC que usa o chip YM2413 (OPLL) da Yamaha para gerar sons no padrão FM. Para essa montagem me baseei no levantamento feito pelo saudoso amigo Fabio Belavenuto, que levantou o esquema da parte FM do Sanyo Wavy70FD, além disso também utilizei as modificações sugeridas pelo FRS em seu site para corrigir e melhorar a qualidade do audio. Vários componentes tem que ser instalados na placa e outros simplesmente trocados. Faça a instalação ou troca de componentes conforme a tabela abaixo.

Locais de instalação dos componentes do FM

Na sequência, instale um cabo de apenas uma via blindado (cabo de audio) entre os pontos A e B indicados na imagem abaixo. Parte interna do cabo vai nos pontos A e a blindagem, devidamente protegida, ligará os pontos B.

Para finalizar, vem a parte mais complicada desta instalação que será soldar um CI SMD 74LS30 ou 74HC30 na posição IC132 por baixo da placa. Sugiro o uso de lente com suporte para melhor visualização do componente na hora da soldagem.

Funilaria…

Para encerrar os reparos e modificações no AX-370, fiz um serviço de funilaria aqui em casa na placa de suporte dos drives, lixando e depois aplicando o primer da Colorgin em spray para poder proteger essa peça metálica. Também colei uma das torres de parafuso da tampa que havia se quebrado. Para isso foi utilizado algodão embebido em cola Tek Bond 793. Essa nunca mais quebra! (rs)

Conclusão

Agora é aproveitar este MSX “Kibe” devidamente regionalizado e que este tutorial possa ajudar aos que quiserem realizar essas modificações.

Abs,

Daniel

Publicado em MSX | Tags Al Alamiah, MSX, Sakhr | Comentários fechados

Introdução

Instalação

Melhorias necessárias

Acertando o SOM

-> PSG

-> Som do slot e SCC

-> Som FM

Turbo

A reparação

Melhorias

Instalação

A placa aceleradora para Apple II da Tecnobytes

TecnoWarp em ação!

Compatibilidade, o X da questão

Splash Screen Inédita

Ritcho Sam e o Apple II

Cartão CP/M

Mais memória, please!

Até que…

O achado…

A Restauração…

Desmontagem e limpeza:

Reparo:

Instalação do kit AC-88 no Hotbit:

Estética:

Introdução

Abrasileirando…

Alteração de ROM e mudança para 60Hz

50 => 60Hz

Video Composto em PAL-M

Montando o MSX-MUSIC

Funilaria…

Conclusão

Categorias

Artigos recentes

Comunidades

Sites Parceiros

Arquivo

Meta
