Fujitsu FM-7: O “CoCo japonês” ?

Amigos,

Mais uma vez venho aqui trazendo uma máquina pra lá de obscura por nossas bandas, o FM-7 da Fujitsu.



Introdução, história e “vindas e voltas”:

Bom, o “Lore” que eu tinha relacionado a esta máquina vinha de alguns MSXzeiros hardcore que costumavam dizer que o único “Color Computer” que gostariam de ter, seria um “CoCo japonês”. Indagados sobre qual máquina seria essa, eles respondiam prontamente: “Fujitsu FM-7”. Tendo em vista que a maioria dos MSXzeiros “hardcore” gostam mesmo é de MSX e não de outros micros, é no mínimo de se ficar intrigado com tal máquina….

Outra lenda que se conta é que este micro só teria sido comercializado no mercado japonês, porém pesquisando um pouco da história da plataforma, constatei que o FM-7 também foi comercializado na Espanha com a marca Secoinsa. A Secoinsa era uma estatal espanhola que teve a maior parte de suas ações compradas pela Fujitsu, sendo esta acionista majoritária. Após a compra, foram convidados a participar do “Projeto Athena”, um plano do Ministério da Educação para informatizar as escolas públicas espanholas (no mesmo molde que aconteceu na Inglaterra com o BBC Micro), porém esse projeto acabou não se concretizando.

Mas seria mesmo o FM-7 relacionado ao TRS-80 Color Computer de alguma maneira? Olhando as especificações do mesmo, chega-se a conclusão de que tirando o fato do FM-7 possuir o mesmo processador do CoCo (Motorola 6809) e um BASIC da Microsoft (muito semelhante ao do CoCo), nada mais é similar. Enquanto os Color se utilizam de um datado VDG, o Motorola 6847, o FM-7 usa um outro 6809 para geração de video. É um “approach” completamente diferente.

Diferentemente do CoCo, o FM-7 usa um PSG próprio para geração do audio. O já conhecido e familiar AY-3-8910 da General Instrument, também usado em outras dezenas de plataformas clássicas.

Recentemente, um grande amigo e cocomaníaco, o Juan Castro, acabou trazendo este micro para o Brasil. Gentilmente, então, ofereci meus serviços para confeccionar um cabo RGB para o mesmo. Quando o micro chegou a minhas mãos, parecia que tinha vindo de algum lixão. Nunca havia visto um micro japonês num estado tão deplorável.

Acabei finalizando o cabo e devolvendo o micro ao Juan, só que houve uma sensação tipo “amor a primeira vista” com o FM-7. Alguns dias depois, sabendo que o Juan estava interessado em um outro micro MSX, acabei fazendo uma “proposta indecente” a ele e oferecendo um dos meus MSX2+ (um Sanyo Wavy 35) em troca do FM-7. Depois dessa o Juan não conseguiu resistir e agora o FM-7 está em minhas mãos. 😉



Overhauling:

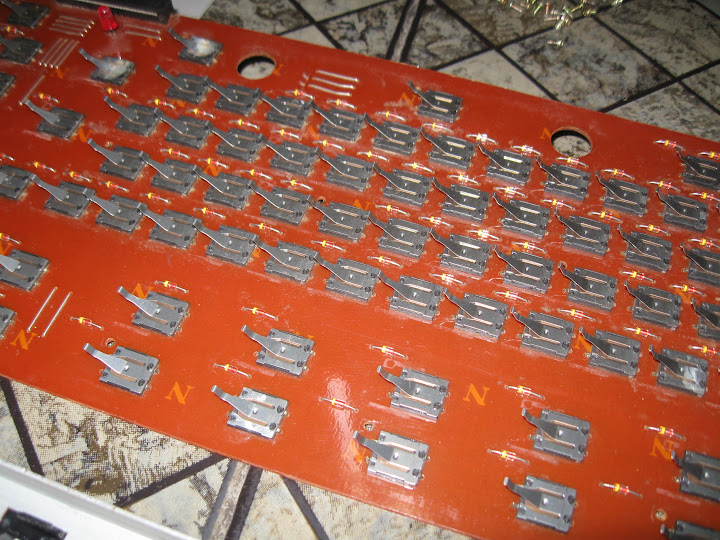

Chegando novamente aqui em casa, a primeira providência era dar uma “geral” no bicho, pois como comentei, estava realmente imundo.

O que mais me chamou a atenção na placa deste micro foi, além do número grande de integrados ocupando praticamente todo o espaço da placa, cerca de 5 CIs customizados da própria Fujitsu com os códigos MB112T60x. Não achei absolutamente nenhuma referência na net sobre esses integrados.



Cabos e uso:

Já em sua primeira vinda, eu havia confeccionado o cabo RGB baseado no esquema que achei neste site, e que por sinal contém bastante informação sobre o micro. Reproduzo aqui também a pinagem do conector para monitor colorido RGB, assim como para o conector de video monocromático.

COLOR CRT (DIN8):

       x
    7     6
       8
  3         1

    5     4
       2

1: +12V
2: GND
3: Video clock (2Mhz)
4: horizontal sync signal
5: vertical sync signal
6: red
7: green
8: blue

MONOCHROME CRT (DIN5):

       x

  3         1

    5     4
       2

1: +12V
2: GND
3: composite video signal
4: horizontal sync signal
5: vertical sync signal

Para o cabo de cassete, o Juan me deu a dica de que possivelmente um cabo de MSX serviria, já que o conector era um DIN8 e o micro era japonês. Pela lógica havia chances da pinagem ser a mesma. Ainda meio incrédulo, testei com o cabo do meu antigo Hotbit e não é que funcionou perfeito! Agora podendo carregar WAVs, o micrinho se tornou infinitamente mais útil. 🙂



Partindo para a brincadeira :

Agora com o cabo de cassete testado e funcionando, chegou a hora de brincar a sério 😀

O FM-7 possui grande parte dos seus jogos de cassete disponibilizados no formato de arquivo .T77 e com uma pesquisa rápida pela net cheguei ao utilitário T772WAV que nos ajuda a transformar os arquivos T77 em WAV para podermos rodar direto de um PC, MP3 Player, IPhone, etc…

t772wav_01a

Aí foi só questão de converter e carregar. Infelizmente, alguns WAV não estão carregando como deveriam após a conversão. Aqui vão algumas telas de carregamento de jogos.



Abaixo coloco também alguns videos com demos e jogos. Alguns tem a participação de um convidado especial..rsrs 😀

Demo original do FM-7:



Jogando Galaga:



New Rally-X, com sua música viciante:



Já o F-2 Grand Prix deixou um pouco a desejar:



Conclusão e links:

Bom, a impressão inicial que eu tenho do micro é que ele tem um “feeling” de uso mais para o MSX do que para um CoCo. Uma das principais características dele que me faz lembrar o MSX, é a questão do carregamento extremamente longo dos programas via cassete. Jogos pequenos levam minutos para carregar.

Outra coisa estranha é a responsividade do teclado durante os jogos. Como bem o Juan comentou em um dos videos, no momento que você pressiona uma tecla direcional o micro só considera o pressionamento e não o release da mesma. Precisamos assim pressionar outra tecla para que ele interrompa o comando inicial. Isso torna a jogabilidade bem complicada e em alguns jogos (como no jogo F-2 demonstrado) praticamente inviável. Acredito que uma solução para isso seriam os Joysticks, mas pelo que entendi, para ligá-los é preciso possuir uma outra interface para a conexão dos mesmos, pois o micro não vem com conectores para Joystick.

Abaixo deixo alguns links com informações relevantes sobre esse micro tão obscuro.

• FM-7 World: Toneladas de informação sobre a família FM-7 (em japonês)
• The Fujitsu FM-7: Página com bastante informação (em inglês)
• XM-7: Página oficial do emulador mais conhecido da plataforma (em japonês)

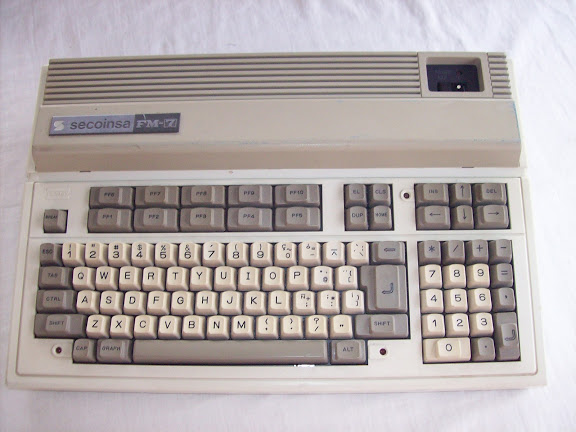

• Secoinsa FM-7: Página com um pouco da história e uso do irmão espanhol do FM-7 (em espanhol)
• Página com mais imagens e especificações do Secoinsa FM-7 (em espanhol)



Para verem o restante das fotos, acessem o meu albúm do Picasa aqui. Espero que tenham gostado e aguardem novos artigos!

Abs,
Daniel
