Venho hoje trazer um pouco do que foi a restauração de um item que há vários anos, na verdade desde os anos 80, tive vontade de ter porém nunca havia aparecido a oportunidade.
História
Recentemente consegui adquirir uma unidade não funcional (parte da diversão estava aí) e ainda faltando a plaqueta frontal. O label do cartucho também estava em péssimo estado. Enfim, tudo pedia uma restauração completa. Vamos a ela!
O interessante desta interface de drive, feita pela EPCOM/Sharp para o MSX Hotbit, é que a parte lógica da interface é dividida em duas placas distintas. Um parte da interface fica dentro do cartucho e a outra parte fica dentro do case da unidade de alimentação (fonte).
Funcionamento
A interface estava realmente com problemas. Quando conectada ao MSX, o mesmo nem ligava.
Infelizmente, relacionado a esta interface, não existe disponível o esquemático ou mesmo manual de serviço. Seria difícil debugar qualquer problema sem isso. Porém, quando temos amigos que são mestres em itens de MSX (Né?! André Tavares), consegui a informação de que esta interface do Hotbit seria um clone da interface HBD-50 da Sony. Esta sim, havia um manual de serviço disponível.
Depois de analisar alguns componentes, acabei descobrindo um 7407 que estava em curto com o terra exatamente na linha que ele recebia o sinal de reset do MSX. Além disso, a EPROM não estava carregando corretamente. Trocado o TTL e regravada a ROM da interface em uma nova 27256 e, enfim, a interface voltou a vida.
Restauração Estética
Como dito anteriormente, a unidade veio sem a plaqueta frontal original e também a etiqueta do cartucho que já estava se desfazendo.
Com relação a etiqueta, gerei uma foto nítida da mesma, e com a ajuda dos amigos do grupo de MSX, solicitaram a uma IA para refazer a mesma. O resultado ficou muito bom e só precisei ajustar as cores na hora da impressão.

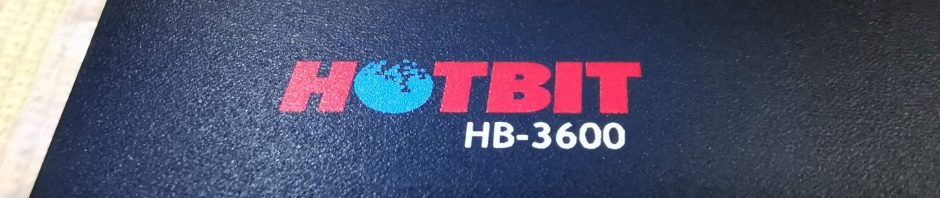

A parte mais complicada seria refazer a plaqueta frontal original, em aço escovado. Para isso solicitei a ajuda do meu grande amigo Fabio Peixoto, que possui uma HB-3600 original, para que digitalizasse a plaqueta frontal. Com esse scan original, usado como máscara, refiz toda a frente usando o Photoshop. O resultado ficou excelente.
Agora a missão seria achar algum local que pudesse produzir essa plaqueta. Com a ajuda do meu grande amigo Luciano Scharf (que já havia feito no passado algumas badges para os Codimex lá em Florianópolis) solicitei o contato da Arte Máxima para cotar a confecção das plaquetas em aço escovado. Feito isso, duas semanas depois, recebi o resultado em casa. Ficou espetacular!
Drive HB-6000
Alguns anos atrás, já havia adquirido uma unidade solitária do drive HB-6000, original da Sharp. Como na época ainda não possuía a Interface, acabei apenas testando brevemente e como não funcionou de imediato, deixei em “safekeeping” com meu amigo André Tavares. Agora, com a interface em mãos, recuperei a unidade e após algumas ingrisias de drive velho e uma boa lubrificação. O mesmo retornou a vida!
Finalização
Chegou a hora de montar tudo, criar os disquetes originais para explorar o HB-DOS (MSX-DOS da Epcom) e o HB-MCP (O CP/M feito para utilização com a interface HB-3600 no Hotbit).
Aproveitei também para recuperar uma interface de 80 colunas da Sharp, e ligá-la, como na epóca, para poder carregar o CP/M em 80 colunas.
Conclusão
Mais um projeto de restauração concluído e mais um item que sempre quis ter na época! Espero que tenham gostado do conteúdo e até a próxima!
Abs,
Daniel
