Nesta parte seguimos com a montagem da ESE-SCC. Enjoy!
Preparação e soldagem da SRAM:

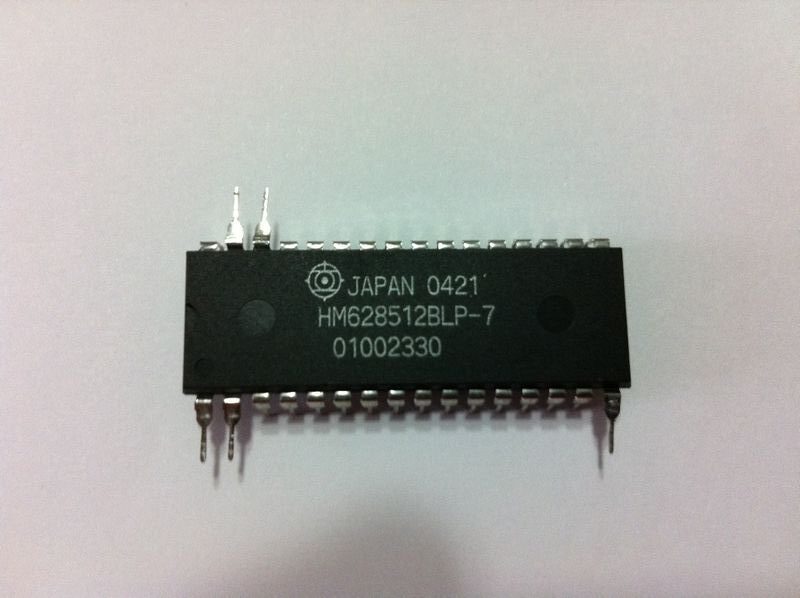

Levante os pinos da SRAM conforme indicado na foto.

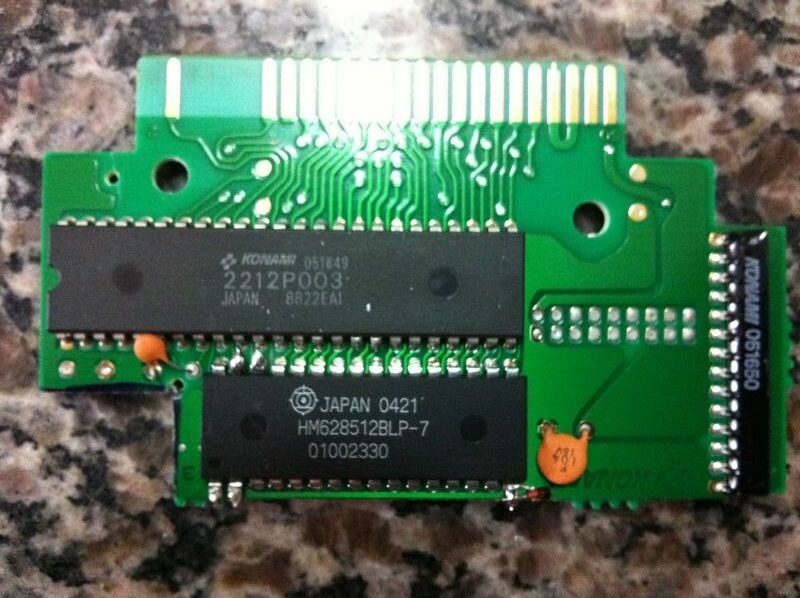

Posicione a SRAM na placa e proceda com a soldagem.
Posicionamento dos componentes e wire up:
Agora procederemos com o wire up que será a parte mais delicada de todo o processo. Para fixação dos CIs na placa pode ser usado fita dupla-face dessas encontradas em qualquer papelaria. Isso ajudará no processo de wireup mantendo os integrados fixos na placa. Sigam a risca os diagramas abaixo.

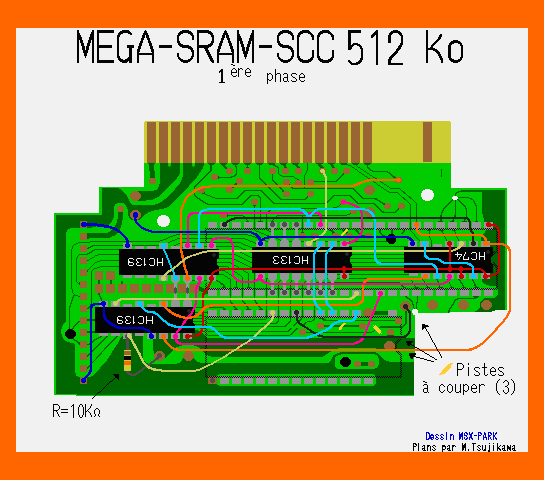

Posicione os componentes e faça o wire up como indicado.

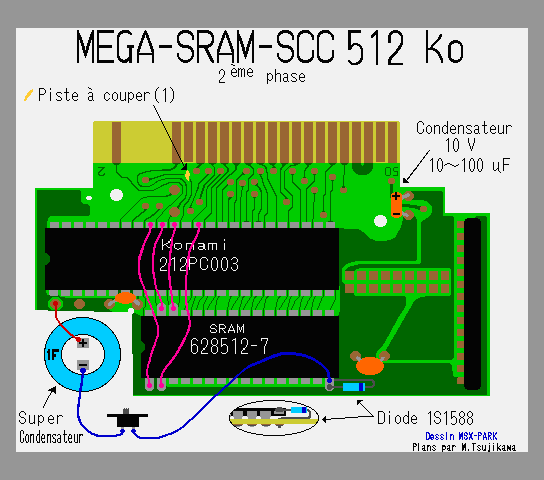

Proceda com os últimos wire ups e colocação do SuperCap e chave. Note a ligação do diodo no detalhe.

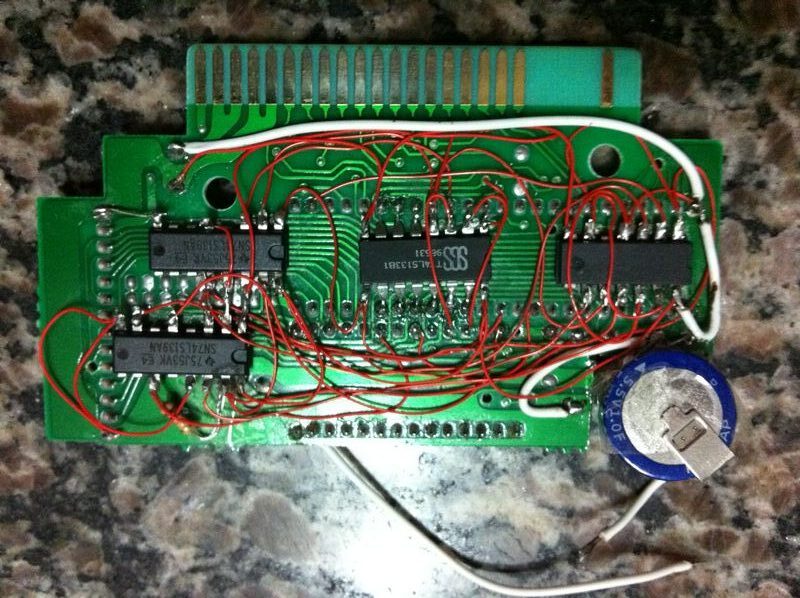

Resultado do primeiro diagrama.

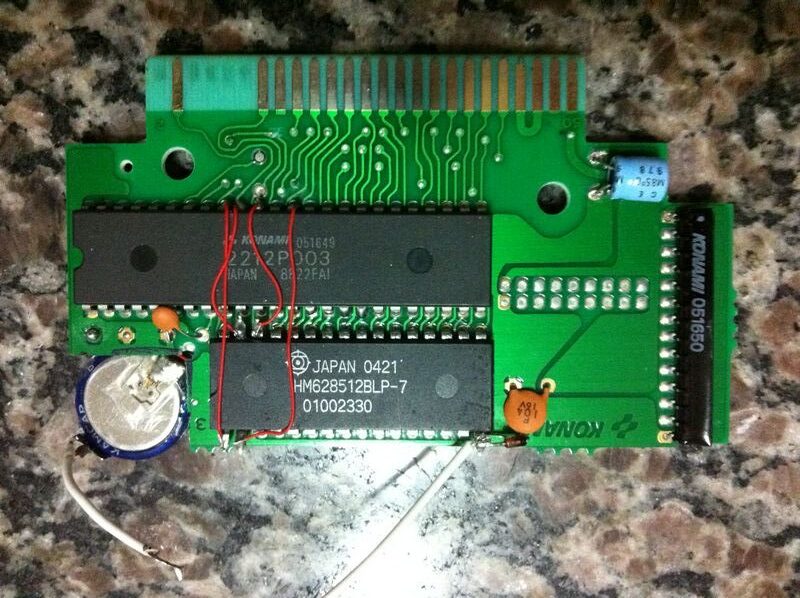

Resultado do segundo diagrama.

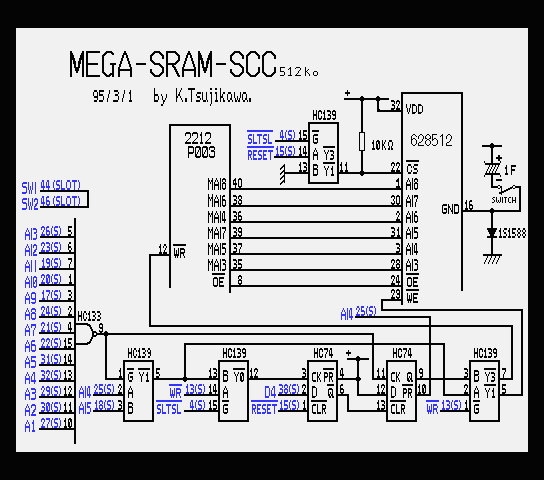

Caso ainda restem dúvidas, confiram as ligações através deste esquemático.
Além das ligações mostradas acima, será necessário ainda dois wire ups extras, os mesmos servem para restaurar o Vcc e o GND para a seção abaixo do Supercap devido ao corte feito na placa. Essa correção foi descoberta depois de uma semana inteira batendo cabeça nos diagramas originais. (Agradecimentos ao Leonard Oliveira pelas várias dicas e também ao Jipe, autor do texto original, por indicar onde procurar o problema!)

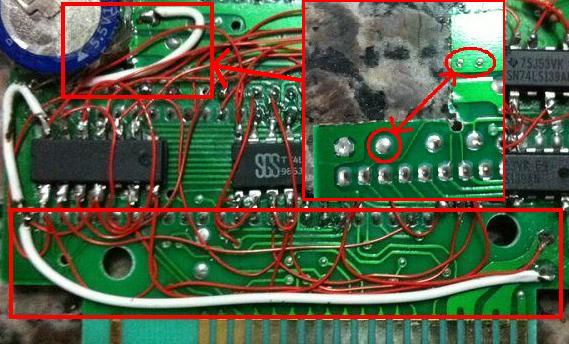

Notem os dois fios brancos destacados e também o detalhe dos pontos de solda do fio superior.
Na próxima parte os testes finais e colocação dos componentes na caixa original do cartucho Konami. Aguardem!
