Aproveitando uma dica do pessoal da lista nacional de TRS Color sobre o anúncio de um Dynacom MX-1600 no Mercado Livre, acabei ficando interessado e adquirindo o mesmo para o meu crescente acervo de micros da linha TRS Color.

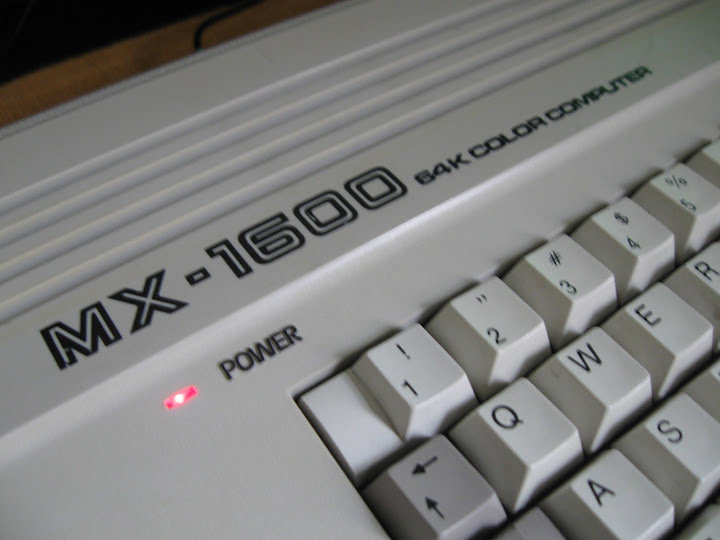

Dynacom MX-1600
Apresentação:
O MX-1600 faz parte do grupo dos “obscuros” TRS Color nacionais e foi lançado em uma tentativa de colocar a Dynacom, conhecida fabricante de video games, no crescente e disputado mercado de micros pessoais que afloravam no meio dos anos 80.
O grande problema foi que a Dynacom resolveu muito tardiamente escolher um micro da linha TRS Color e que em 1985, ano de seu lançamento, já estava com o mercado completamente ocupado pela Prológica e seu CP-400. Outro tiro no pé da Dynacom foi ter lançado o MX-1600 com a abertura do slot de cartucho completamente diferente de qualquer outro micro da linha Color disponível na época, ou seja, não se poderia aproveitar os cartuchos ou interfaces já existentes no mercado. Somente os cartuchos para o CP400 são compatíveis em tamanho com a abertura do slot.
Entrada de cartucho completamente incompatível com qualquer outro TRS Color existente na época.
Coincidentemente, no final de 1985 foi introduzido no mercado nacional a linha MSX e que, por diversos fatores, acabou causando o extermínio completo de outros micros de 8bits caseiros existentes na época.
Apesar desse grande #FAIL# da Dynacom, o micro em si é bem interessante e possui alguns recursos não disponíveis em outros micros da linha TRS Color, como um switch para pausa do processamento da máquina, uma saída de video monocromática (além da saída RF padrão para TV) e conectores de joystick seguindo o padrão Atari (diferentemente de outros Color que seguiam o padrão Tandy de joysticks analógicos).
Switch para pausa (incomum) e conectores para joystick padrão Atari.
Saída para monitor monocromático e saída RF para TV.
No mais a máquina em si foi pensada para o mercado caseiro e principalmente com o fator “custo” em mente. Vários itens na máquina são de baixa qualidade, como exemplo, o gabinete feito de um plástico quebradiço e uma placa interna face simples e de qualidade duvidosa.
Placa de fenolite.
Reparo e restauração:
Este MX-1600 foi anunciado como “não funcional” e realmente chegou a minha mão sem funcionar. Após uma breve verificação consegui identificar o motivo principal do não funcionamento.
Olha o problema principal aí.
A SAM (MC6883), responsável pelo endereçamento de memória no micro, estava com um dos pinos dobrados no soquete. Após uma tentativa de colocá-lo no lugar, o mesmo se rompeu. Necessitei então fazer um patch para colocá-lo no lugar.
Com um pequeno patch feito no pino quebrado, a SAM voltou a seu lugar.
Após recolocar o CI e religar a máquina tive esta grata surpresa!
Funciona!

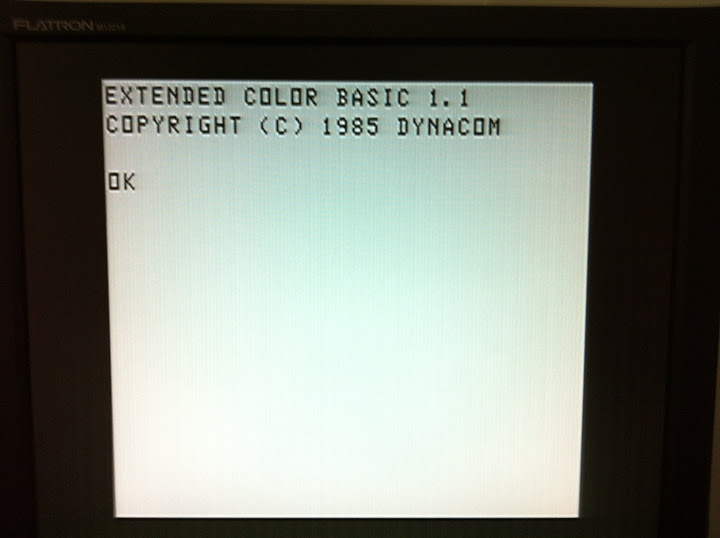

Imagem pela saída monocromática.
Porém, mesmo ligando, a máquina ainda sofria com diversos problemas e instabilidades. Com muitos mau contatos, tive que refazer praticamente a solda de todos os CIs principais para deixar a máquina estável.
Modificação para video composto:
O próximo passo seria acertar a imagem no RF que estava por demais chuviscada. Tentei alguns ajustes na caixa do modulador de RF original, porém sem sucesso, resolvi usar o mesmo método utilizado no LZ Color64 e troquei por completo a saída de RF por uma saída de video composto em NTSC.
Caixa de RF original
Circuito para video composto em NTSC, colocado no local da caixa de RF original.
Placa de video composto – Frente.
Placa de video composto – verso.
Após esse trabalho todo, temos o resultado final:

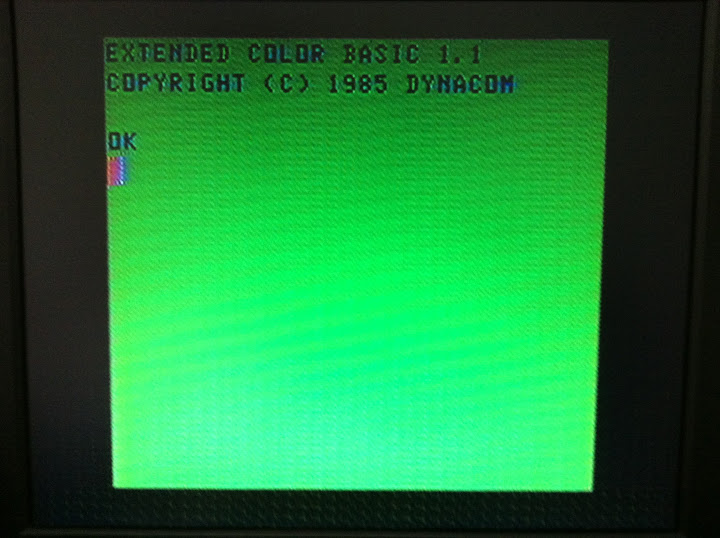

Imagem perfeita no video composto!
Donkey King
Zaxxon
E assim conseguimos recuperar mais um micro raro e não funcional! Espero que tenham gostado do artigo e se quiserem ver o album de fotos completo, basta acessar este link aqui.
Abs,
Daniel
